薄膜電阻低溫漂設計結構包括哪些

來源：萬利隆電子閱讀量：2000發布時間：2019-05-29

低溫漂電阻對于很多行業來說非常重要，許多產品要求的電阻在一定溫度范圍內保持一定的低溫漂設計，對于很多類型的低溫漂電阻來說，電阻低溫漂往往取決于電阻材料的使用。目前很多薄膜電阻低電阻溫度系數結構材料的結構一般包括玻璃或陶瓷基底、負電阻溫度系數材料層、正電阻溫度系數材料層、金屬電極層、鈍化保護層，這種低溫漂薄膜電阻具有非常重要的作用。

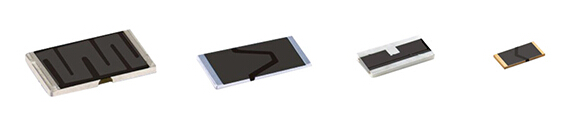

低電阻溫度系數的薄膜電阻，結構包括微晶玻璃基底，TaN電阻材料層與Ni60Cr40金屬電阻材料層，W90Ti10/Au電極層，以及SiO2保護層。TaN電阻材料層設于微晶玻璃基底與Ni60Cr40金屬電阻材料層之間；Ni60Cr40金屬電阻材料層上表層設有W90Ti10/Au電極層以及非W90Ti10/Au電極層區域的SiO2保護層。低溫漂薄膜電阻生產方法包括以下步驟：

1、選用尺寸為50.8mm×50.8mm×0.3mm的微晶玻璃基片，清洗干凈后，通過磁控濺射的方法，依次沉積負電阻溫度系數的TaN電阻材料層、正電阻溫度系數的Ni60Cr40金屬電阻材料層與W90Ti10/Au金屬電極層；

2、將微晶玻璃基片、制得薄膜電阻放入300℃烘箱，熱處理3h；

3、通過光刻和濕法腐蝕的方法，制作出金屬電極區域圖形；

4、通過光刻和離子刻蝕的方法，將Ni60Cr40金屬材料層制作出電阻線條圖案；

5、電阻線條圖案得到的基片裝入夾具，測得薄膜電阻的溫度系數為-18～-13.4ppm/℃；

6、在通過離子刻蝕和激光調阻的方法，減小TaN電阻材料層的面積，測試溫度系數約為-4.6～-2.1ppm/℃；

7、利用PECVD在該基板正面沉積SiO2保護層，通過光刻的方法，露出W90Ti10/Au電極層區域。

目前采用低電阻溫度系數的薄膜電阻結構的基底為微晶玻璃，基底上為T(mén)aN電阻材料層，它上面設置Ni60Cr40金屬電阻材料，Ni60Cr40金屬電阻材料部分覆蓋TaN金屬電阻材料；TaN與Ni60Cr40金屬電阻材料層上設置W90Ti10/Au金屬電極區域和SiO2保護層區域。薄膜電阻電阻通過這些生產流程可以實現低溫漂設計，具有很好的穩定性，目前很多電阻廠家都在積極推進這種生產方式。
