電路中繼電器是我們常見的一種元器件與電阻產品一樣都有著非常重要的作用，我們?cè)陔娮璧倪x擇時候都需要進行電壓，電流以及工作電阻功率都要分析透徹；繼電器也是如此，在電路中如何選擇正確的電壓也是非常關鍵；

通常我們用繼電器額定工作電壓用來做繼電器最主要的一項技術參數。在使用繼電器時，應該首先考慮所在電路（即繼電器線圈所在的電路）的工作電壓，繼電器的額定工作電壓應等于所在電路的工作電壓。一般所在電路的工作電壓是繼電器額定工作電壓的0.86。注意所在電路的工件電壓千萬不能超過繼電器額定工作電壓，否則繼電器線圈容易燒毀。另外，有些集成電路是可以直接驅動繼電器工作的，而有些集成電路電路輸出電流小，需要加一級晶體管放大電路方可驅動繼電器，這就應考慮晶體管輸出電流應大于繼電器的額定工作電流。

1、晶體管驅動電路

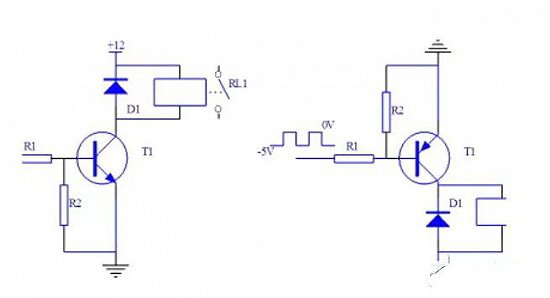

當晶體管用來驅動繼電器時，必須將晶體管的發射極接地。具體電路如下：

2 、繼電器電路工作原理簡介

NPN 晶體管驅動時：當晶體管 T1基極被輸入高電平時，晶體管飽和導通，集電極變?yōu)榈碗娖?，因此繼電器線圈通電，觸點 RL1吸合。當晶體管  T1基極被輸入低電平時，晶體管截止，繼電器線圈斷電，觸點 RL1斷開。

繼電器的工作原理以及繼電器的驅動電路都要進行分析和測試，驅動電路的設計要根據所用繼電器線圈的吸合電壓和電流而定，一定要大于繼電器的吸合電流才能使繼電器可靠地工作，同時也考慮電路中一些精密電阻、電容、二極管和晶體管相互鏈接而產品的一些影響，正確判斷繼電器的使用電壓。
