常用電阻器允許的誤差值有哪些

來源：萬利隆電子閱讀量：2000發布時間：2019-05-31

電阻器是我們常見的一種電子元器件，在很多電阻參數中都會標注電阻的精度和阻值，我們知道電阻都是有噪音和誤差的，一般來說精密電阻的噪音和誤差是比較小的，尤其是一些貼片精密電阻器它的噪聲和誤差非常小，在很多高端領域都可以使用這種貼片精密電阻器。在我們常用電阻器產品中，誤差的大小對于電阻的使用也是非常重要的，尤其是在很多精度要求的地方對電阻的誤差要求非常高，如果誤差太大常用電阻就不可以用，下面我們談?wù)劤Ｓ秒娮杵髟试S哪些誤差值！

常用電阻器的實際阻值和標稱值之差除以標稱阻值所得到的百分?jǐn)?shù)，為常用電阻器的誤差。誤差越小的常用電阻器，其標稱值規格越多。常用電阻器上的標稱阻值是按國家規定的阻值系列標注的，因此設計時應按此阻值系列去選用。常用電阻器的額定功率系列：為了設計和制造方便，常用電阻器的功率一般按以下系列生產：1/8、1/4、1/2、1、1.25、1.5、2、3、5、7W乘以10n次方，其中n為整數。如1.5W、15W、150W、 1.5KW 等。

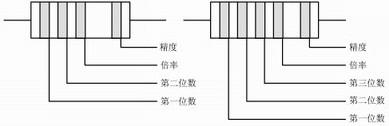

常用電阻器誤差一般分六類，分別為0.5%、1%、2%、5%、10%、20%，在常用電阻器上常用D代表誤差0.5%、F代表誤差1%、G代表誤差2%、J代表誤差5%、K代表誤差10%、M代表誤差20%。常用常用電阻器標稱阻值有三個系列。E24、E12、E6。

1、常用電阻器阻值允許誤差為5%選用E24系列，即:1、1.1、1.2、1.3、1.5、1.6、1.8、2.0、2.2、2.4、2.7、3.0、3.3、3.6、3.9、4.3、4.7、5.1、5.6、6.2、6.8、7.5、8.2、9.1Ω乘以10n次方，其中n為整數。

2、常用電阻器阻值允許誤差為10%選用E12系列，即:1、1.2、1.5、1.8、2.2、2.7、3.3、3.9、4.7、5.6、6.8、8.2Ω乘以10n次方，其中n為整數

3、常用電阻器阻值允許誤差為20%選用E6系列，即:1、1.5、2.2、3.3、4.7、6.8Ω乘以10n次方，其中n為整數。

4、常用電阻器實際選用時將表中的數值乘以10n次方，其中n為整數，就成為這一阻值系列。如E24系列中的1.2就代表有1.2Ω、12Ω、120Ω、1.2kΩ、120kΩ等標稱電阻。

常用電阻器在規定的環境溫度和濕度下，假定周邊空氣不流通，在長期連續負載而不損壞或基本不改變性能且不超過規定溫升的情況下，常用電阻器上能消耗的最大功率為常用電阻器額定功率。為保證安全使用，設計中一般選用其額定功率是電路中的計算功率的1-2倍。
