低溫漂貼片電阻器在電流檢測應用

來源：萬利隆電子閱讀量：2000發布時間：2019-06-04

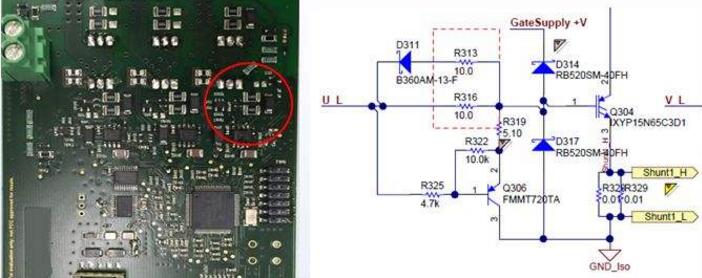

低溫漂貼片電阻器目前主要用于電流檢測應用。近年來人們對這種低溫漂貼片電阻器的技術要求是進一步縮小阻值容許誤差、降低溫度系數。但是上述氧化釘涂抽電阻元件難以滿足這樣的要求。為此人們開發生產了以金屬鍍層或金屬薄膜作電阻元件的貼片電阻器。此外，采用銀把電阻元件的貼片電阻器也進入了市場。不過，這些技術也存在一些問題，如在低于 100歐姆的低阻范圍電阻溫度系數較高。

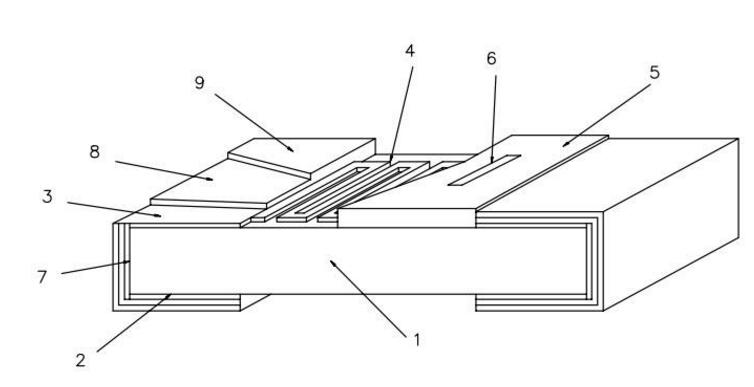

低溫漂貼片電阻器，采用銅基材料制作電極和電阻元件，開發了電阻溫度系數大為改善的厚膜低溫漂貼片電阻器。這種低溫漂貼片電阻器用工藝為厚膜工藝而非金屬薄膜工藝，一般用 96 ％氧化鋁制作絕緣襯底，用其開發的銅基材料制作內電極。此外還精選粘合玻璃和載體，制作電極和電阻膏。用做保護層的玻璃不含鉛，環氧樹脂被用做最外面的保護層，端電極是鎳銅鍍層。厚膜低低溫漂貼片電阻器系列貼片電阻器的額定值得到很大的改進。

低溫漂貼片電阻器的電阻阻溫度系數相對較低，高精度產品的阻值容許誤差達到±1%，標準產品的容許誤差介于士±5%。電阻溫度系數介于±100 。這兩種尺寸的電阻器額定功耗都是 0 . 25w 。對于 2.0mmx 1 . 25mm 的電阻器，其功耗比普通片式電阻器高，對減小設備尺寸和高密度封裝有貢獻。在毫歐量級的阻值區域，電極的電阻溫度系數作用漸顯，電阻值越小，電阻溫度系數越高。

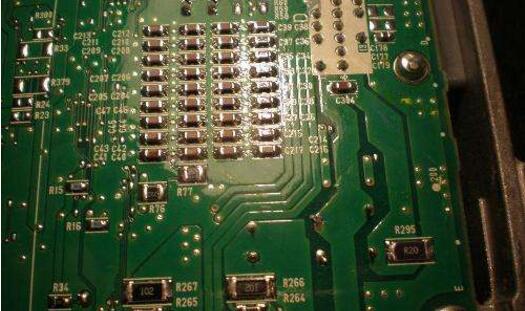

低溫漂貼片電阻器進行定制化生產的主要行業有醫療儀器，量測設備，汽車相關控制板，計算機周邊控制板，電源轉換器， LCD 控制板，手機，及手提電腦等等這些行業，這些行業要求的貼片電阻器精度高、溫漂變化小，而且在尺寸要求更加精細化。
