電阻小型化發展趨勢，讓更多電阻選擇SMT貼片電阻封裝

來源：萬利隆電子閱讀量：2000發布時間：2019-06-05

很多年前一種厚度貼片電阻的尺寸的標準被提高了一倍。這不僅是對電阻元件本身發展同時是對電路板技術的回應，也是對如何配置底板以獲得最大的功率處理效率，這就是電阻小型化發展的一種趨勢。電阻小型化轉變的另一個影響是，迫使某個特定尺寸的電阻器耗散更多的功率。這意味著大功率電阻，必須建立在更高的標準上同時必須具備高額定功率的特點。

最近，電流感應電阻的精確度及其廣泛的使用導致了另外一種特定芯片封裝額定功率的增加。由干其固有的低電阻值和全面升級的材料，設計和結構，這一產品系列可以安全的耗散更多的功率．現在阻值高達 1MO的 2512型號貼片電阻器能耗散 ZW 的功率，其中只有一小部分的熱量是由標淮貼片電阻器產生的。這種進步來自電阻設計的發展，制造材料和典型的厚膜芯片的構造。

盡管電阻小型化發展，對整體的熱特性尤其是電路板和布局的進行設計，設計師依然被難住了。只因為設計者可以把兩倍數量的電阻放在同一區域卻并不意味著它應該被放在那兒。這些高瓦數的 SMT 設備必須能在高功率時處理極熱，并保持焊點和焊盤的完整性，且決不能使底板溫度超過可接受的范圍。這通常需要很多技巧。

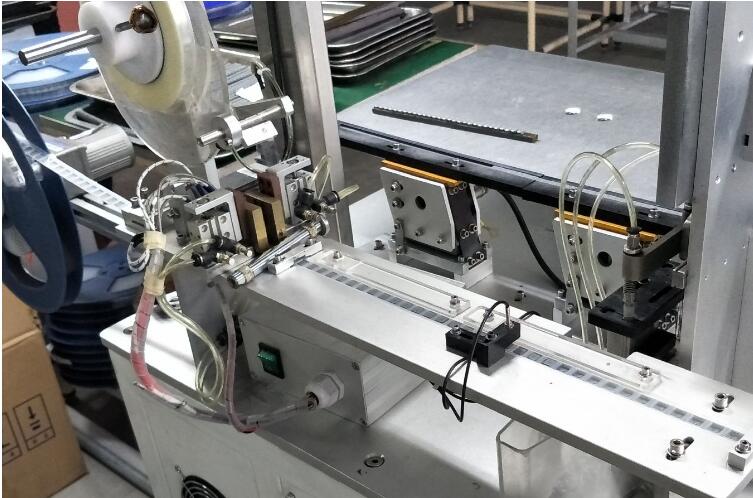

裝配機械的極大改進和取放裝置帶動了高功率 SMT 封裝的發展。 5 年前，找到每個品牌電阻器廠家想要的不同尺寸或封裝的 3W 貼片電阻器幾乎是不可能?，F(xiàn)在卻非常容易，而且甚至有更好的 SWT 表面貼裝技術解決方案。

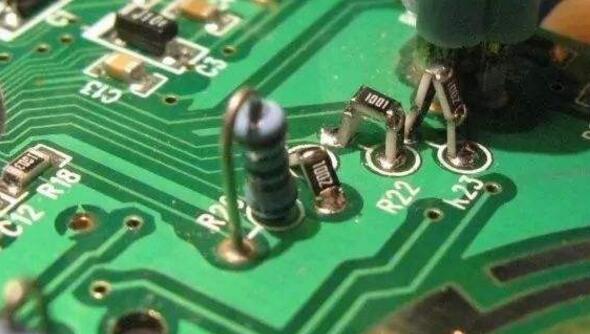

大多數的共模 SMT 線繞電阻和薄膜貼片電阻類型會使用立式電阻元件，并使用一根可彎曲的引線使電路板擴展。其他如 TO220與TO 247 電阻，通常使用與大功率半導體常用的散熱片一樣的散熱裝置。此外，有的貼片電阻可以安全地耗散 SWT 功率而無須使用散熱器，并且不要求空氣流動。
