0805封裝貼片電阻，為什么選擇使用貼片電阻
來源：萬利隆電子 閱讀量：2000發布時間：2019-06-27

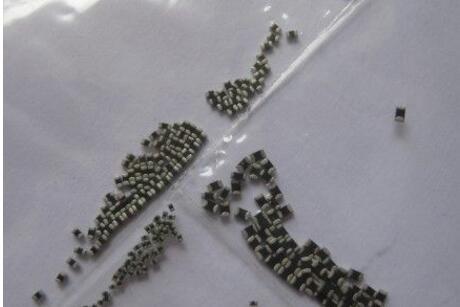

0805封裝貼片電阻
0805封裝貼片電阻在市面上非常多，0805封裝貼片電阻因為它可以讓電路工程師的制作看上去更簡潔。在使用洞洞板焊接電路時，電路工程師都會把0805封裝的貼片電阻焊接在洞洞板背面的兩個焊盤之間，那2.54mm 的距離正好用來放置它，好像為此量身設計的一樣。這樣一來，整個電路板的正面就絲毫沒有電阻的痕跡了。只是焊接電阻的過程中一不小心把它掉在地上就別想在找到了。不過還是希望大家也可以多用貼片元器件，它會讓你的制作更美觀，更新潮。
為什么選擇貼片電阻
貼片電阻的阻值并不是工整的，不是從1Ω到10MΩ，包含了其中每一個整數的貼片電阻的阻值。因為一些特殊原因，貼片電阻值是特定的一些。貼片電阻看上去好像沒有規律，其實是有定律的。我們可以深入了解一下為什么阻值是特定的數值。但這并不重要，重要的是了解電路工程師們在電子制作中常用的阻值都有哪些，在市場上貼片電阻30種阻值在電子制作中比較常用的。例如5Ω~1KΩ的貼片電阻用于LED燈的限流電阻，5.1KΩ用于單片機電路中的上、下拉電阻。其實在30 種阻值當用只要準備5、10、100、470、1K、5.1K、10K、100K這幾種貼片電阻，就可以基本應對大部分電子制作了。在很多工程師使用貼片電阻時選擇0805封裝、直插電阻選擇1/4W或1/8W 碳膜電阻，因為它們在市場具有非常有競爭力的價格。
貼片電阻和直插電阻區別
貼片電阻的阻值和直插的沒有區別，只要直插電阻有的阻值，貼片也都有。貼片電阻的體積小，功率自然也不高，根據封裝大小的不同功率也有不同。常用的0805 封裝電阻，功率是1/10W。貼片電阻的阻值是用3 位數字表示，沒有精度表示。前2 位表示數值，第3 位是乘方位。如貼片電阻上的數字是102，表示10后面加2 個“0”，就是1000Ω，即1kΩ。和直插電阻的計算方法相同。
