金屬箔電阻跟蹤溫飄有什么特點

來源：萬利隆電子閱讀量：2000發布時間：2019-08-02

金屬箔電阻跟蹤溫飄是兩個或者更多電阻的穩定性的比較結果，金屬箔電阻溫飄變化對金屬箔電阻本身產生重要影響。我們常見的金屬箔電阻有NMS2818,NMS4527,NSR系列和MPR系列，以及徑向型，包括To247型電阻，To218型電阻和MVR系列。這些金屬箔電阻優良的精度和穩定性是由于幾個特性的結合，都采用目前領先金屬箔電阻技術設計。

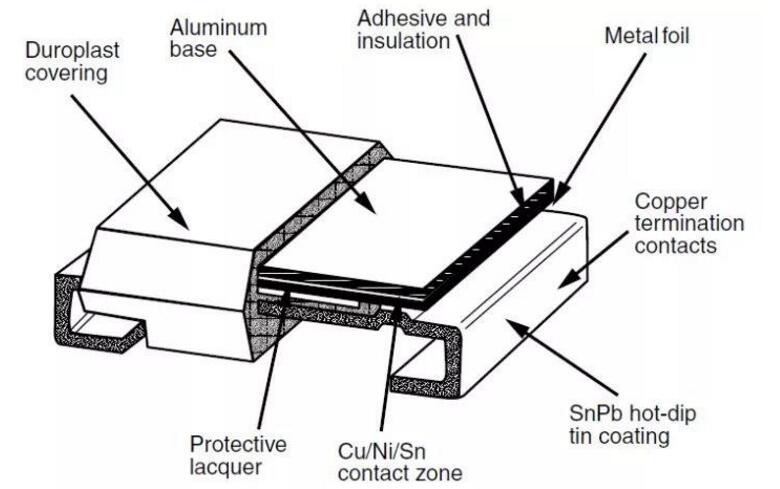

金屬箔電阻利用箔片的兩個特性來實現低TCR，因而金屬箔電阻跟蹤溫飄跟這些因素有很大關系。鋁箔的電阻隨著溫度的升高而自然增大，金屬箔電阻的制造過程中為了使溫度升高引起箔片的壓縮，這使得金屬箔電阻隨著溫度的升高而降低，這種技術的目的是讓金屬箔電阻隨溫度變化很小。

金屬箔電阻跟蹤溫飄受很多因素影響，如金屬箔電阻所處環境溫度的上升或者臨近的溫度更高的元件，也包括內部熱量由于功率損耗產生的自熱。在同一溫度下，金屬箔電阻型號可能經過篩選，具有好的溫飄。但是變化是由于不同的內部溫度不同或者不同的位置溫度不同會逐層地跟蹤，并產生額外的溫度-關聯錯誤。因此在精密電阻應用領域，電阻的絕對溫飄是非常重要的。

金屬箔電阻負載壽命的穩定性是衡量電阻在不同負載和溫度下使用時，在一段時間內保持恒定電阻值的能力。由于金屬箔電阻的結構箔電阻在這方面是非常穩定的。當超過一個金屬箔電阻在同一個基質上時，假設是兩個分立電阻，溫飄跟蹤比溫飄更好描述同一批的不同科技制作的電阻阻值隨溫度的增加或者減少，阻值跟蹤比率受外部熱量的影響。

因此我們除了好金屬箔電阻跟蹤溫飄最好的模擬設計將被用于低絕對TCR電阻的基礎，因?yàn)樗梢允沟铆h(huán)境溫度和自熱溫度對電阻的影響最小化。這對于高溫飄的電阻> 5 ppm/°C是不可能的。即使電阻具有很好的內部跟蹤溫飄小于2 ppm/°C。這可以改變電路對頻率變化的響應方式，并在脈沖通過電阻器時產生失真。鋁箔電阻的內部形狀，特別是為了盡量減少這種影響。
