電表分流器反饋電流信息，電表分流器應用選擇

來源：萬利隆電子閱讀量：2000發布時間：2019-08-13

電表分流器主要在智能電表中廣泛應用，大多數電表分流器測量電表的電流和電壓，計算兩者的乘積得出功率，電表功率對時間求積分就是所使用的電能，通常有兩種測量電線中電流的方法。第一種方法使用分流電阻直接測量電流；第二種方法使用隔離變壓器間接測量次級繞組的電流。大多數智能電表都采用精密分流器作為智能電表的測量電流，因為精密分流器精度提高，可以準確的反饋電流標中的電流。

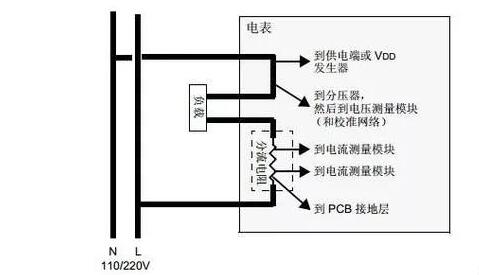

我們通過直接連接和變壓器，模擬電路前端設計中需要決定是選擇直接測量電流或電壓，還是通過變壓器測量。低成本儀表會使用直接連接進行測量的方法，它以犧牲性能為代價而降低了成本。直接連接式電表與傳輸線路直接相連，一般是在電流輸入通道上安裝電流檢測分流電阻和或在電壓輸入通道上安裝電阻分壓器。

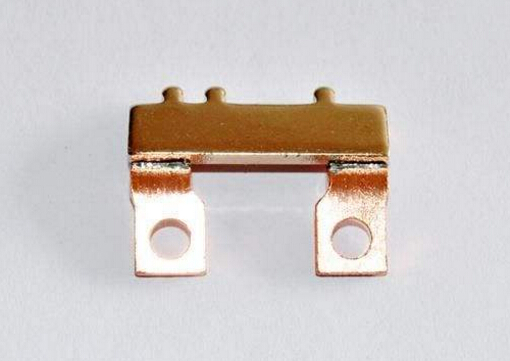

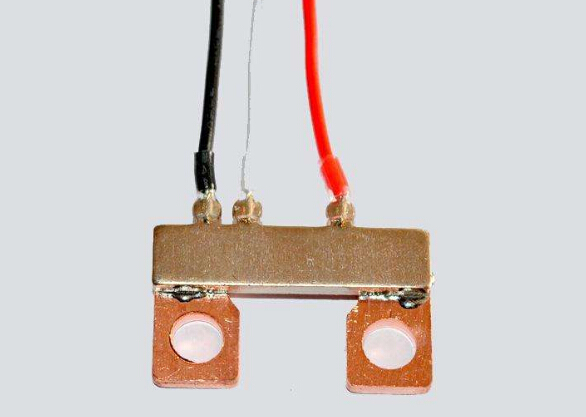

測試中，我們給出了在電流和電壓輸入通道上直接連接電表的分流器解決方案。此類電表具有一個熱地，所有交流信號都是以熱地為基準測量的。電表分流器件允許輸入低于熱地 1V 的負電壓信號。另外一種方案是我們直接連接電表方案，通過精密分流器是一小片帶有許多安裝孔和接線端的金屬，一般由錳和銅制成。它其實是一個簡單的電阻，其兩端的壓降與流過的電流成正比。分流電阻阻值通常為 10µ? 到 550 m?，因受到自身發熱的限制，無法用在電流很大的電表。

智能電表功率消耗在2W的居民使用來說，使用精密分流器要的電阻系數相對較低，可以滿足功耗要求，使用大電流對于功耗在2W的時候，精密分流器電阻率為1.6w，其他的功耗是其他部件消耗，如果使用分流器用在電表設計中所帶來的功率消耗就太大了，因此根據不同的情況對電表分流器金屬選擇使用，這樣可以有效的介紹電表功耗，保障電流分流器正常穩定工作
