分流器安裝在垂直位置錳銅電阻葉片上有什么優勢

來源：萬利隆電子閱讀量：2000發布時間：2019-08-16

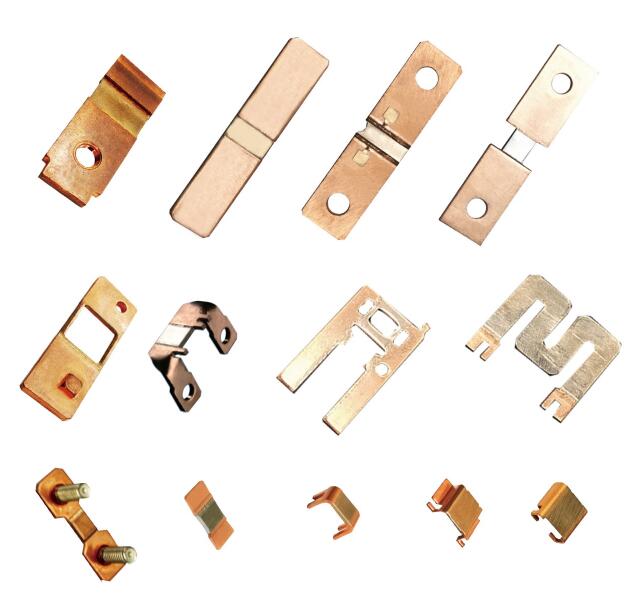

分流器產品在許多電阻廠家中都有一定出貨量，分流器其實是一種分流電阻器，我們雖然把分流器用shunts resistor表示，但它還是和電阻一樣統稱在電阻欄目，目前分流器種類比較多，比出名的分流器有MMS8420、MMS3920等型號，主要應用在電流檢測產品中，尤其是新能源汽車中的BMS電池管理系統中，經?？梢钥吹竭@些分流器的大量使用。分流器安裝上也是有非常多的技術要求，有的時候分流器安裝在垂直位置錳電阻葉片，那么這些方法有什么優勢呢，下面我們來具體分析一下。

分流器應安裝在垂直位置的錳電阻葉片，以促進空氣的自由對流。如果垂直安裝不實用，強制空氣冷卻或增加散熱器的塊可以降低工作溫度。錳的葉片絕對不能超過+145℃，否則可能會發生永久性的電阻變化。當電流大于或等于100A時，產生的大部分熱量通過分流端子傳導到連接母線或電纜中。因此，有必要確保并聯端子與導體端子之間有良好的接觸，并且導體具有足夠的截面，以使并聯端子的溫度不超過145℃(建議為125℃)。

如果分流器安裝在外殼內，則必須注意確保足夠的冷卻。如果所有封閉設備的功率密度大于1/4瓦特/平方英寸，則必須以通風口或風扇的形式提供額外的冷卻。分流器的安裝方式也必須能夠保護它們免受熱膨脹力的影響母線或短路力。在高脈沖電流、高振動或高溫應用中可能需要柔性布線。

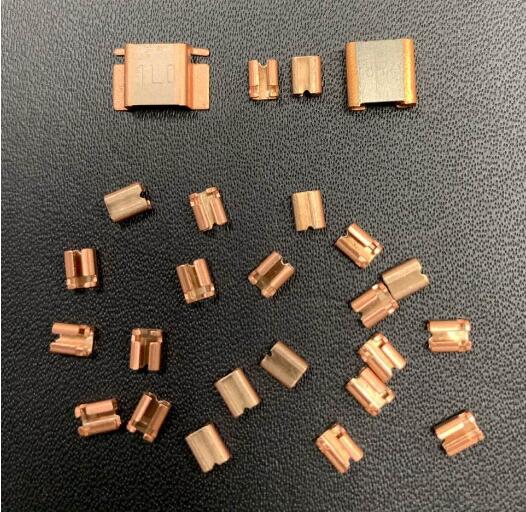

在可能的情況下，所有分流器都應安裝在電路的接地側。對于大于750VDC的電路，由于并聯底座的介電強度，RS分流器必須安裝在接地側。目前分流器產品應用最多的市場領域主要有太陽能發電、風力發電、重工業、焊接、電鍍、蓄電池充電器等。隨著分流器產品不斷提升，目前出現一些小型化分流器，列如MMS1216分流器產品就是最好的列子。
