色環電阻非常成熟的電阻器之一，許多金屬薄膜電阻、金屬氧化膜電阻、精密電阻都采用色環電阻方法，目前國際上普遍接受的電阻器顏色編碼方案是多年前發展起來的，作為一個簡單和快速的方法來確定電阻歐姆值，無論其大小或條件。它由一組單獨的彩色環或帶組成，按光譜順序表示電阻值的每一位數字。

色環電阻器顏色代碼標記總是從左到右每次讀取一個頻帶，較大的寬度公差帶指向右側，表示其公差。通過將第一個帶的顏色與其在顏色圖表下的數字列中的相關數字相匹配，可以識別出第一個數字，并且這表示電阻值的第一個數字。利用這些標注方法可以快速的了解電阻信息，在電路設計的時候有些的提高效率。

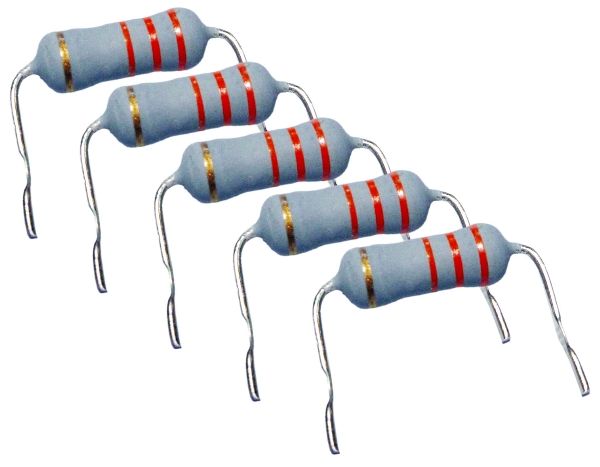

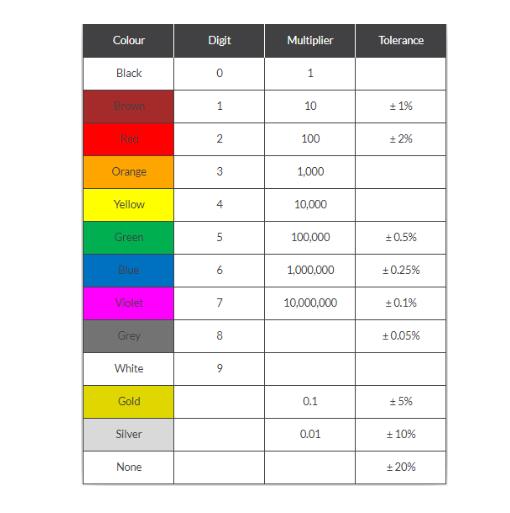

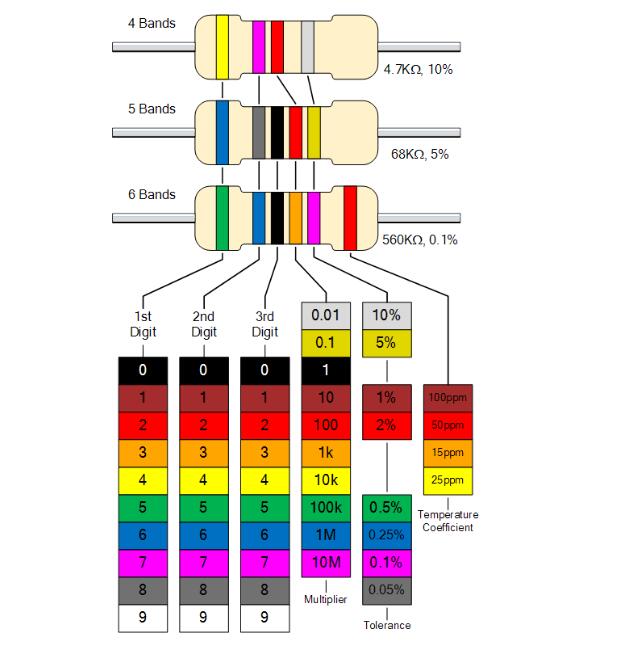

同樣，色環電阻器通過將第二個波段的顏色與其在顏色圖表的數字列中的相關數字相匹配，我們得到了電阻值的第二個數字，以此類推。然后電阻顏色代碼從左到右讀取，如下圖所示:

色環電阻器顏色代碼系統很好，但是我們需要了解如何應用它來得到正確的電阻器值。“左”或最顯著的彩色帶是與從左到右讀取的彩色編碼帶連接的引線最近的帶。大多數5個帶電阻是精密電阻，公差為1%或2%，而大多數4個帶電阻的公差為5%、10%和20%。如果電阻沒有第四個公差帶，則默認公差為20%。
