取樣電阻器與三端穩壓器精密結合使用在PCB中

來源：萬利隆電子閱讀量：2000發布時間：2020-05-13

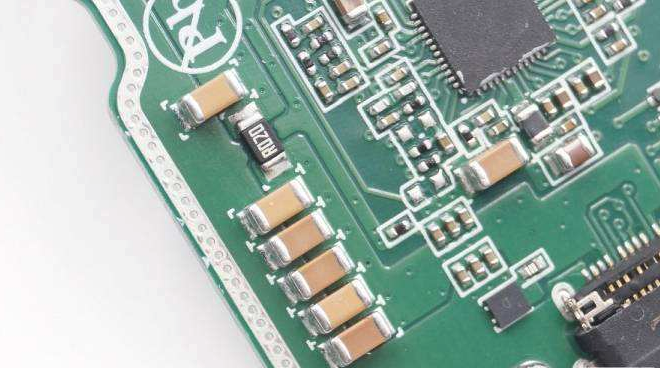

取樣電阻器是最常見的電阻器之一，通常應用于電壓和電流的取樣工作，在許多手機充電器上都可以看到這些電阻器的使用。三端穩壓器也是PCB中常見的電子元器件，通常三端穩壓器會與取樣電阻器緊密結合使用。三端穩壓器最常見的調壓器系列是78XX系列。78后面的兩位數字表示調節器的輸出電壓，例如7805是5V調節器，而7812是12V調節器。固定穩壓器可提供的輸出電壓范圍從3.3V到24V，可提供5V，6V，9V，15V和18V等不錯的值。

該系列三端穩壓器非常適合大多數用途，它們可以承受高達30V的輸入電壓，并且根據封裝的不同，可以提供高達1A的輸出電流。它們非常簡單易用–將輸入引腳連接到輸入電壓，將輸出引腳連接到需要較低電壓的設備，當然，將接地引腳接地。

在取樣電阻器與三端穩壓器結合電路中，去耦電容是可選的，因為反饋放大器會拒絕輸入紋波和噪聲，從而確保它們不會傳遞到輸出。但是，如果您的設備消耗的電流超過幾十毫安，則建議輸入和輸出至少為4.7uF，最好使用陶瓷。人們做的一件有趣的事情是使用這些調節器來制造原始的手機充電器。只需將9V電池連接到輸入，將適當?shù)腢SB連接器連接到輸出和瞧，您便有了應急電話充電器。

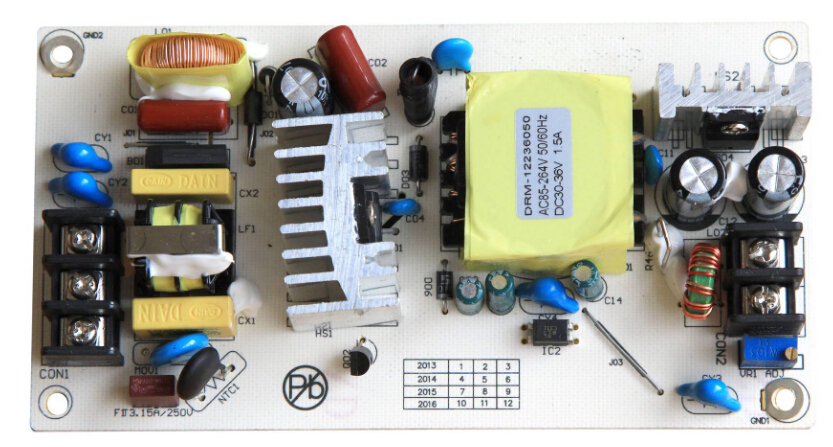

取樣電阻器與三端穩壓器設計應用在PCB電路上時候，由于芯片上內置了熱保護功能，因此這種結構非常堅固。這些類型的穩壓器的一個好處是，引腳幾乎是通用的，因此可以進行插入式替換。如今，PCB上的大多數晶體管封裝都是穩壓器，因為它們易于使用，因此可以用于其他項目。
