金屬膜柱狀電阻器標注，以及金屬膜柱狀電阻器優勢

來源：萬利隆電子閱讀量：2000發布時間：2020-06-15

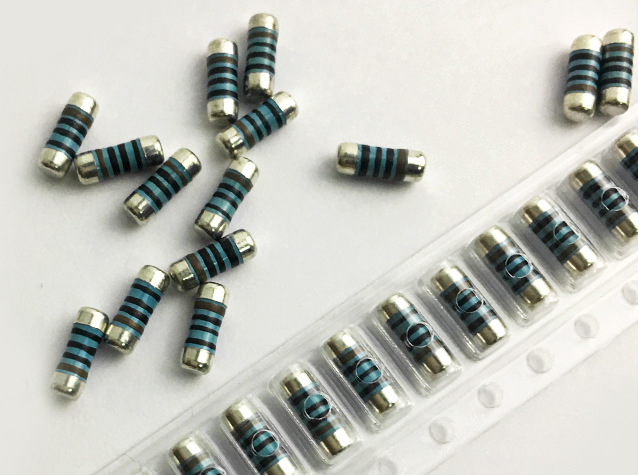

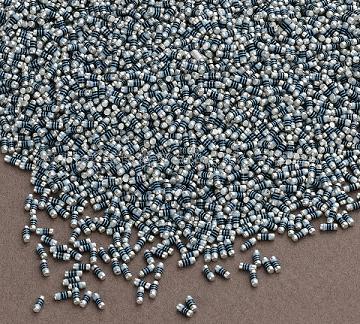

金屬膜柱狀電阻器是貼片電阻類型中的一種，在很多金屬膜柱狀電阻器使用上不同于普通的貼片電阻，很多PCB電路在一些設計中，使用了金屬膜柱狀電阻。這些電阻器是圓柱形的，不適合在表面印刷字符，盡管彩色帶很容易使用。因此，金屬膜柱狀電阻器標記代碼是有效的相同，用于色環電阻來進行標注。

金屬膜柱狀電阻器標注采用四波段代碼，該系統用于電阻與容忍高達5%使用E24電阻器系列。金屬膜柱狀電阻前兩個波段提供有效數字。第三波段提供乘法器，第四波段通常較寬，提供容差。有時，可采用另一種色帶系統，即所有色帶都集中在金屬膜柱狀電阻的一端而不是在遠端有較寬的色帶。

金屬膜柱狀電阻標注另一種方法使用4帶標記的金屬膜柱狀電阻，此外也有五波段代碼，該系統用于較高的耐壓電阻典型地優于1%，使用E48, E96或E192系列值。前三個波段提供有效數字。第四波段是乘法器，第五波段是容差。最值得注意的是金屬膜柱狀電阻的六帶碼，該碼為溫度系數標記提供了空間。與四波段代碼一樣，前三個波段給出有效數字。接下來是公差帶，最后是第五個帶提供公差。
