大功率線繞電阻應用大功率產品中采用鋁殼與散熱片散熱

來源：萬利隆電子閱讀量：2000發布時間：2020-06-28

大功率線繞電阻或線繞電阻可以應用于非常高的功率產品中。功率范圍從0.5瓦到1000瓦以上不等。大功率線繞電阻器根據鍍層的類型可以分為幾種類型。硅樹脂用于最低的耗散水平。它們是緊湊的電阻，可以承受溫度上升高達300℃以上的環境溫度。

另一種涂層是玻璃釉大功率線繞電阻。這種傳統涂料在低溫下具有良好的絕緣性能，但在全額定溫度下，其絕緣性能會大大降低。這一特性使得它越來越不常見。功率線繞電阻最大工作表面溫度可達400℃。TCR在75 - 200ppm /℃之間變化。典型的阻力值的范圍從1Ω直到10 kΩ。大部分的電力線繞電阻都有陶瓷芯和陶瓷涂層來保護繞組。

大功率線繞電阻陶瓷涂層結合了高絕緣和物理保護和良好的散熱。典型的額定功率在4到17瓦之間。最大表面溫度在300℃左右，TCR在250 - 400ppm /℃之間變化。電阻的值是10 kΩ和22 kΩ之間。通常它們是用允許垂直或水平安裝的引線制造的。

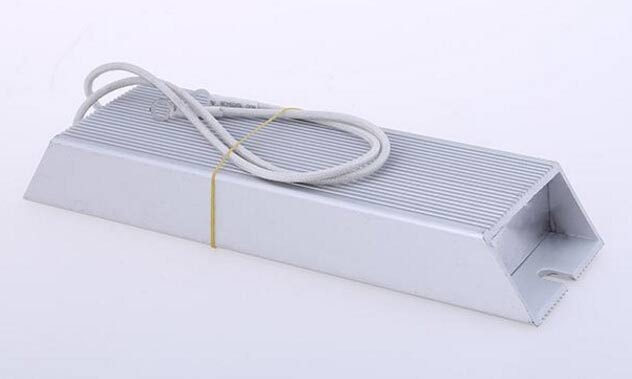

大功率線繞電阻對于最高的耗散值，電阻器有一個鋁殼與散熱片。這些散熱片提供了一個更大的表面積，從中散熱量，讓電阻處理更多的權力而不被損壞。這些電阻有陶瓷核心和硅樹脂涂層，包裹在鋁擠壓。表面經過陽極氧化處理，以保持良好的絕緣電阻。這些電阻器的典型功率額定值為25到50瓦。這是假設電阻器將安裝在金屬表面，以便熱量可以更好地散失。最高表面溫度約為300°C和TCR低25 ppm /°C左右歐姆值高于50Ω。通常，低阻值時，TCR較高。
