關于「電流檢測電阻器」「shunt電阻器」
來源：萬利隆電子 人氣：發布時間：2018-07-23
電流檢測電阻器、shunt電阻器是被使用來達成控制電流（電壓）、限制過電流、檢測電池
剩余量等目的的電阻器的通稱。電流檢測電阻器在電路上串聯，利用歐姆定律執行電流-電壓變換。
Shunt本來是「往測邊疏導」、「分流」的意思，在此是指為了讓電流値檢測范圍擴大、變換而被并
聯于電路（負載）上的電阻器。如此一來，兩者雖然本來各自有不同意義、使用方法，現在則成為
指稱同樣機能、產品的用語(未被區別使用)，產品規格?構造上并沒有明確的定義與區別。
應用實例
?一般家電、AV設備
?車用（hybrid車種、電動汽車）
?PC、手機、mobile device
?電動工具
?家庭用發電?蓄電裝置
電流檢測/shunt電阻器的開發趨勢
電流檢測/shunt電阻器雖然在電路控制上是不可或缺的，但電阻器本身會消耗電力，
其電力為P＝I2×R（W)。為了防止半導體的低驅動電壓、大電流化導致電力消費増大，
電阻器持續往低阻值?大電力（電流）方向發展以利對應。
電流檢測動作原理
(1)電流流過時電阻器的兩端會產生電壓。 （歐姆定律： 電壓V＝I×R）。
(2)輸入電壓V到IC，根據目的來執行控制。反饋控制，閾值監控等。

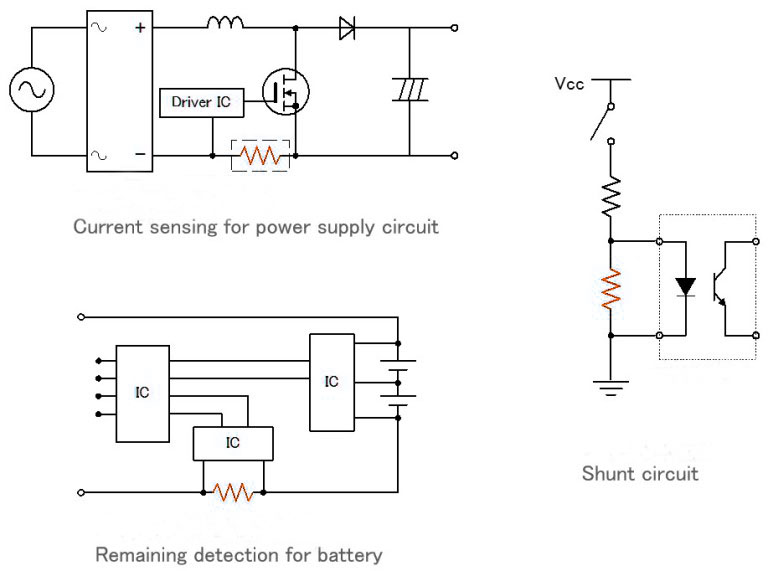

使用電路實例

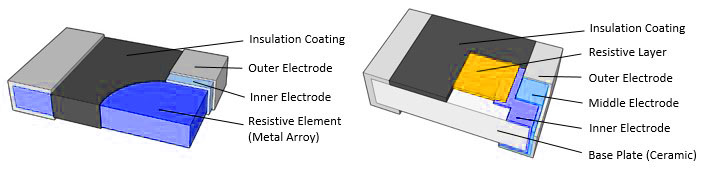

構造
