解碼電阻上標記的數字和字母代表含義

來源：萬利隆電子人氣：發布時間：2021-05-25

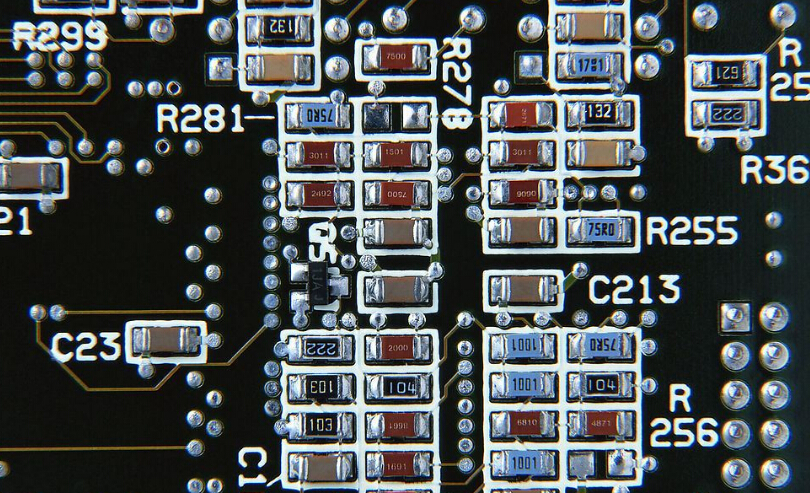

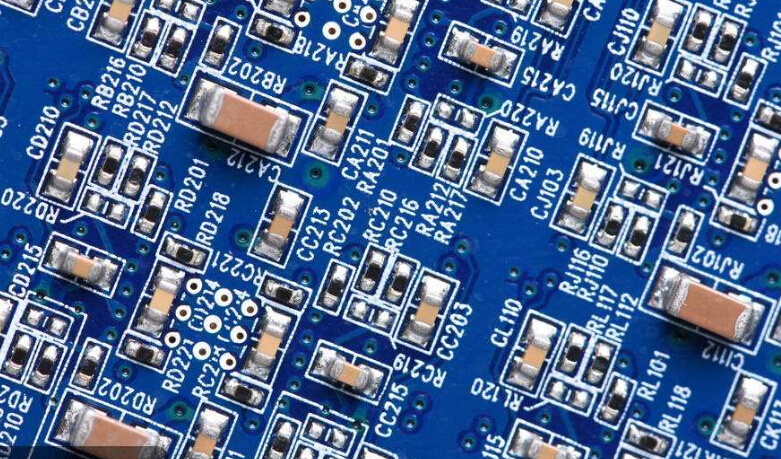

簡要介紹標記中顯示的特征所有類型的電阻器均會顯示額定值和容差。面額是主要特征，但不以任何方式被承認。公差以百分比表示。它顯示了實際值與聲明值的可能偏差量。即使在舊電阻器上，也可能會指示電阻器的串聯或類型。但這是在帶有字母數字標記的字母中。電阻器在顏色變體中情況并非如此。在新電子電路版上的電阻器施加數字和字母，由此可以確定該元件的特性。有兩個或三個數字和一個拉丁字母。數字是面額，字母是乘數。電阻器對于數字，一切都差不多，但是哪個字母對應哪個乘數，您需要記住或手頭有個表格。

電阻器如果只有一個不帶字母的數字，則數字表示以歐姆為單位的電阻，并且公差為20％。也就是說，如果將其簡單地寫為33，則您面前會有一個33 Ohm的電阻器，其公差為20％。解碼電阻的字母數字編碼的電阻解碼代碼示例3R9J-3.9歐姆電阻，公差為5％。字母R表示不必乘以1，也就是說，實際上沒有乘數。由于兩個數字之間有一個字母，因此它還會顯示逗號的位置。因此，我們得到了標稱的3.9歐姆。有了公差，這很容易-在相應的列中找到所需的字母并查看允許的偏差。215RG-215歐姆電阻，公差為2％。字母R在三位數之后，這意味著它們必須乘以1。

解碼電阻1K0J是一個1kΩ電阻，公差為5％。字母K代表10³的乘數。這意味著必須將其前面的數字乘以1000。將字母“ K”放在名稱前面要容易得多。我們得到kOhm。12K4F-12.4 kOhm，公差為1％。由于有一個字母K，所以該數字必須乘以1000（10³），但是它位于數字之間，這表示它是逗號。我們得到12.4 kOhm。10KJ-10 kOhm，5％公差。因數10³（1000）在數字10之后，因此為10kΩ。因為M在10的前面，所以它前面必須有一個逗號。總計為0.10 * 1,000,000 = 100,000歐姆或100kΩ。您也可以寫入0.1MΩ，但很少使用此選項。
