可變導線電阻器額定功率與低功率電路的參數高度

來源：萬利隆電子人氣：發布時間：2021-05-27

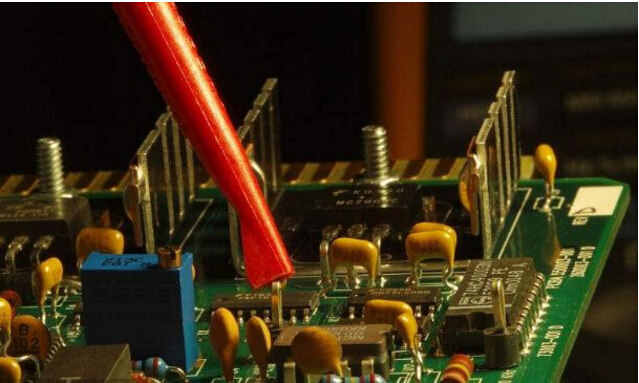

可變電阻器可以有兩種類型：線繞電阻器和薄膜電阻器。如果是電線，則將電線纏繞在介電管上，金屬可動觸點-滑塊-沿其移動。它的位置決定了元件的電阻。導線的線匝彼此靠近放置，但由一層具有高介電性能的清漆隔開?，F(xiàn)代電子設備充滿了裝有微型零件的電路板。由于減小電子設備尺寸的趨勢持續存在，因此減小尺寸的要求也影響了電阻器。對于這些目的，非線電阻器是理想的。它們易于制造，并且額定功率與低功率電路的參數高度吻合。繞線電阻器時代似乎已逐漸成為過去。但是，事實并非如此。對于那些金屬膜或復合電阻層晶體管無法應對電路功率的區域，仍然需要繞線電阻器。

可變導線電阻器不一定是如上圖所示在其周圍纏繞導線的管。這些元素主要是幾十年前生產的?，F(xiàn)代的電線與膠片沒有太大區別，只是主體略高，因為電線仍比膠片占用更多的空間。在薄膜可變電阻器中，一層導電碳沉積在介電板上通常以馬蹄鐵的形式制成。在這種情況下，觸頭也是可移動的，但是它固定在馬蹄鐵中心的桿上，并且為了改變阻力，必須旋轉桿?？烧{(diào)可變電阻可以是導線，也可以是薄膜，微調器主要由薄膜制成。它們有一個外部差異：沒有帶手柄的桿，但是有一個帶螺絲刀孔的平盤。這種電阻器僅在設備啟動或維護期間用于設置參數。

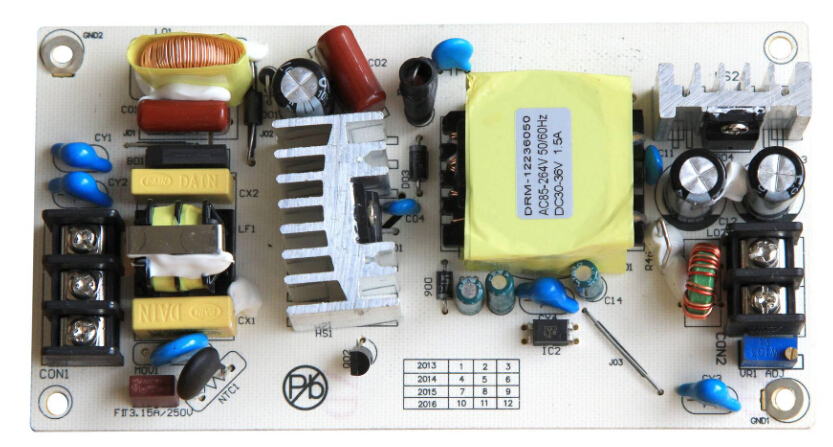

可變導線電阻器除了生產方法外，還有兩種生產形式：用于常規表面安裝和用于表面安裝的SMD元件。使用薄膜技術制成的SMD電阻的微型尺寸不同。原理圖名稱和引腳排列與固定電阻器不同，可調電阻器沒有兩個端子，但至少有三個端子。至少為什么？由于存在帶有其他結論的模型-可能會有多個結論。在可變電阻和微調電阻用矩形表示為常數，但它們具有一個附加端子，該端子示意性地表示為鄰接圖像中間的虛線。為了能夠?qū)⒆兞颗c微調器區分開來，在變量的第三個輸入端畫了一個箭頭，微調器用一條較長的垂直線表示，沒有箭頭。如果我們討論引腳的位置，則中間的引腳連接到滑塊，外部的引腳連接到電阻元件的開始和末端。
