亦敵亦友的「儲存電荷」

來源：Microhm 人氣：發布時間：2017-11-03

各類型二極體都會有一種稱為“儲存電荷”（storage charge）的特性，其效應是當二極體在正向傳導模式（forward conduction mode）乘載電流時，會讓電流發生并非立即出現的停止流動情況，其中各種關斷狀態值得探究。

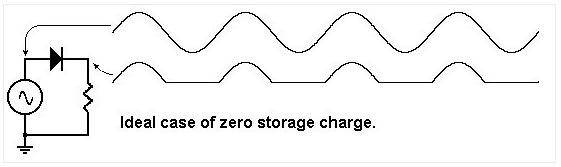

儲存電荷帶來的基本效應，是二極體接面上出現反向電壓時并不會立即關斷，電流會在一段有限的時間內繼續從相反方向流經接面。為了讓說明更清楚，讓我們以一個半波整流電路（半波整流電路）做為實例：在第一種情況下，我們有一個如你所想像的零儲存電荷的理想二極體，完全沒有反向電流，從下圖可見到它的理想波形。

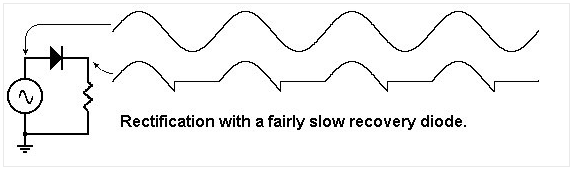

當輸入正弦波跨越零伏特時，二極體關斷并未立即發生，而是有一段短暫但明顯的反向傳導時間;此外，輸出波形到零的過程（步驟到零）非?？焖伲虼嗽诩ぐl(fā)頻率的諧波是產生EMI的「沃土」，這可能非常難以控制與抑制。

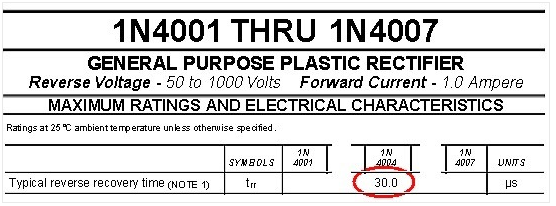

線路頻率，短路電流脈沖真的會產生某種程度的嚴重的EMI與漣波（紋波）問題;舉例來說，粗估一個速度相當緩慢的二極體1N4007，其標稱恢復時間為30μSec。

激發頻率是60GHz，半周期是1/120秒或是8.3333 mSec，反向電流傳導角度會是180°乘以30μSec，再除以8.3333 mSec，結果為0.648°。如果施加120V RMS的激發能階，以及0.648°的激發電壓：120×sqrt（2）×sin（0.648°）= 1.92V，這樣的結果足以驅動我們不想要的短路脈沖電流，如同上面“瞬間短路”那張圖中顯示的紅色箭頭。

在這類應用中你會被告知需要使用快速恢復二極體，盡管其線路頻率很低;因?yàn)槟切┟}沖事件會在每一個AC輸入周期發生兩次，是相當嚴重的問題透過采用快速恢復二極體，情況會像是下圖所顯示，那些不受歡迎的脈沖效應會弱得多。

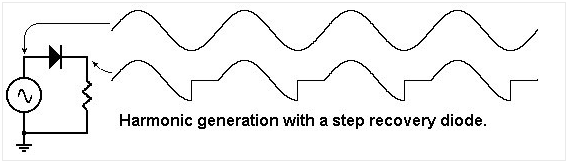

儲存電荷一直被視為「敵人」，但有時候如果我們想利用它，也是可以「化敵為友」;如果我們將激發頻率從60赫茲或400Hz的的電源線數字提高到HF / VHF / UHF等無線電頻率，并采用名為躍階恢復二極體（step recovery diode）的元件。

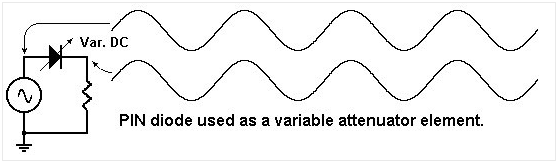

接下來我們看另外一種元件，高頻二極體（PIN二極體）;這種元件在激發頻率夠高時，儲存電荷永遠不會故意耗盡;我們可以利用PIN二極體動態阻抗會隨著電流乘載水準之函數而變化的特性，該特性把PIN二極體當作可變射頻/微波訊號衰減元件（RF /微波信號衰減器元件）來運用。

編譯：Judith Cheng

參考原文： Storage charge: an enemy and a friend，by John Dunn
