插件電阻比貼片電阻使用量更多的原因是什么

來源：萬利隆電子人氣：發布時間：2018-12-19

插件電阻和貼片電阻是兩種非常重要的電阻器，在很多應用領域這兩種電阻都會使用，但是我們不難發現這兩種電阻的出貨量卻有很大的區別。通常插件電阻的使用率是貼片電阻的好幾倍，為什么會出現這種情況呢，難道是因?yàn)樗鼈兊膬r(jià)格，還是因?yàn)樗鼈兊姆庋b模式呢？下面我就來仔細分析一下。

其實有過插件電阻應用的工程師來說這個答案其實很簡單，就是因?yàn)椴寮娮韬唾N片電阻的封裝工藝所造成的，更多的人在使用插件電阻的時候比貼片電阻更好使用，原因如下：

一、插件電阻的PCB版適應力好：貼片的精密電阻焊接到PCB上后會受到PCB熱脹冷縮的擠壓或者拉伸，從而傳遞應力到電阻層，影響到電阻的阻值和長期穩定性。在一些溫度變化非常劇烈的場合甚至?xí)霈F(xiàn)斷裂的問題。而插腳的電阻通過細長的焊腳釋放了PCB傳遞的應力，所以不會存在貼片電阻的問題。

二、插件電阻的環境適應力好：潮濕，硫，鹽霧等都會對電阻的阻值產生影響。貼片的精密電阻一般保護層要明顯弱于插件電阻，所以隔絕外部環境應力的能力不如插件電阻。一般的插腳精密電阻都采用環氧或者塑封，有一些全密封的插件電阻內部注油，完全隔絕了外部環境因素對于電阻阻值的影響，這種電阻可以作為二級計量標準使用。

三、插件電阻的焊接能力好：在焊接熱的沖擊后，插件電阻的阻值變化要明顯小于貼片電阻。精密貼片電阻的焊錫高度一般我們都建議低于電阻焊腳高度30%以上，精密插件電阻的安裝我們也建議和PCB之間至少保留1mm的空間，從而避免PCB熱脹冷縮造成的拉力影響。

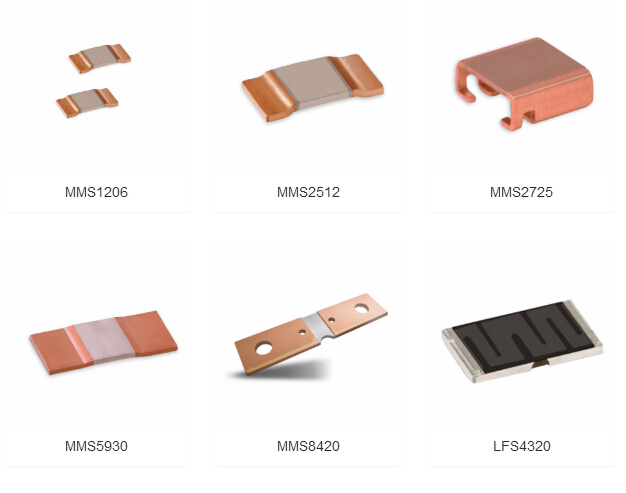

所以插件電阻具有壓倒性的優勢，市場上廣泛推廣插件電阻器，不過隨著科技的進步和技術改進，一種柔性焊腳的貼片精密箔電阻可以兼顧貼片電阻和插件電阻的優點，能有效應對各種應力的影響。這種電阻有插件電阻基本優勢，但這種隨著而來卻是價格的昂貴，所以插件電阻還是有非常大的市場應用優勢。
