直流電阻點焊工藝有哪些優點和缺點
來源：萬利隆電子 閱讀量：2000發布時間：2019-06-06

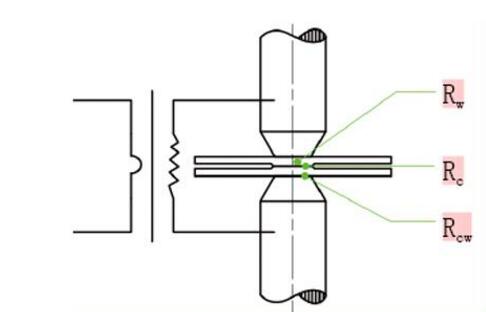

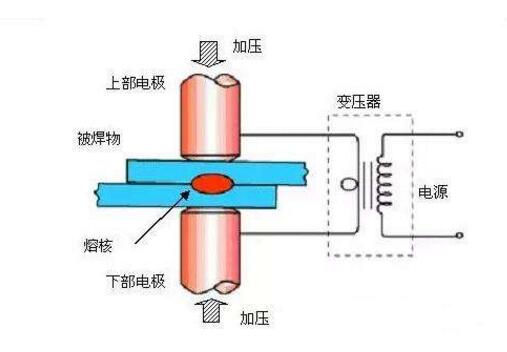

直流電阻點焊的工藝參數主要包括焊接電流、通電時間、電極壓力和電極的工作面尺寸等；步進式電阻滾焊的焊接參數除和點焊的相同部分外，還包括焊接速度、焊點間距和停頓時間等。焊接工藝流程主要包括焊前清理、焊接參數調試、零件焊接及檢驗。
調試直流電阻點焊工藝參數時，應根據零件的材料和厚度在有關焊接手冊上查取基本參數。以此為依據，首先確定電極的端面形狀和尺寸，初步選定電極壓力和焊接脈沖時間，然后調節脈沖電流，以不同的的電流焊接幾組試樣。經檢驗從對應熔核直徑合格試樣的參數中優化、篩選出一組參數，再在適當范圍內調節電極壓力、脈沖時間和電流，反復多次進行驗證，直到焊點完全符合質量要求。
對于電阻滾焊參數的調試，當焊件厚度相同時，滾焊的焊接電流比點焊的要大出10％ ~20％，這是由于在已經焊完的焊縫處會出現較大的分流；在焊接脈沖時間、焊接休止時間及焊接速度一定時，焊接電流的大小決定著焊縫熔核的寬度和熔核重疊率；
而在焊接電流一定時，通常用脈沖時間控制熔核寬度、用休止時間和焊接速度控制熔核的重疊率。衡量焊點和焊縫質量的主要技術指標有熔核直徑、熔核寬度、焊透率、剪切力及有無內、外部缺陷等。
先進直流電阻點焊機多為次級整流式焊機，具備多脈沖焊接功能，可在焊機上進行預熱和回火，焊接主脈沖有上坡和下坡的功能；中航工業導彈院從國外引進的SM-AS-2/200/1000型直流縱橫兩用滾焊機如圖3所示，
采用三相直流電源、無摩擦薄膜焊接汽缸和16位焊接控制器等先進技術，保證了較高的焊接質量，先進的恒流控制系統可保證焊接質量的高度一致性。焊機具有3段脈沖程序，可提供調質鋼等材料所需的焊后回火脈沖，并且具備勻速滾焊和步進式滾焊的功能。
