繞線電阻器生產設備繞線裝置如何進行繞制電阻

來源：萬利隆電子閱讀量：2000發布時間：2019-06-06

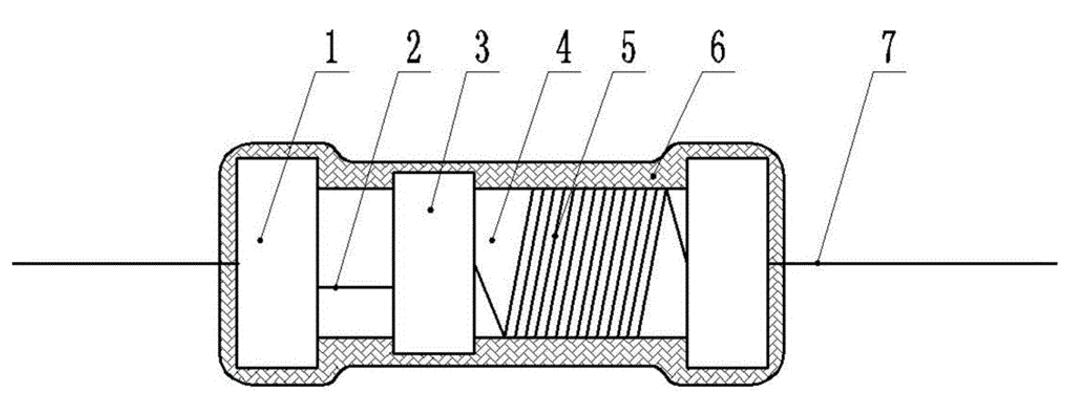

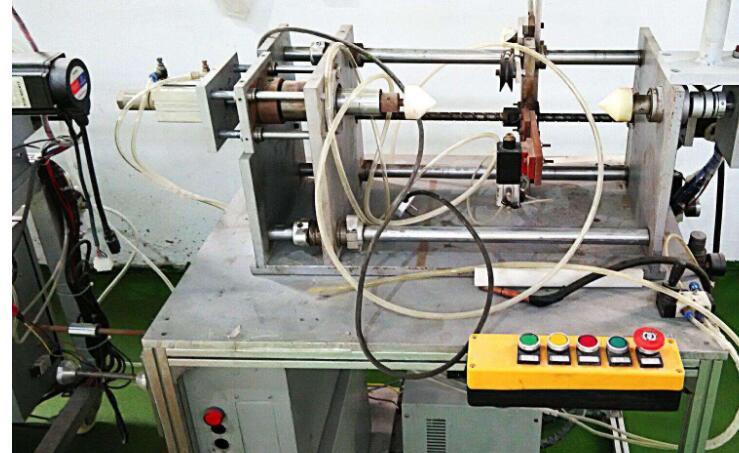

繞線電阻器繞線裝置夾持齒輪與螺桿相固連，且夾持齒輪位于左支板左側，繞線電阻生產設備的夾持齒輪左側固定安裝有皮帶輪，夾持電機通過皮帶與夾持齒輪相連接，且夾持電機通過地腳螺栓孔固定安裝在地面，工作時，夾持電機轉動帶動夾持齒輪轉動，從而帶動與夾持齒輪相固連的螺桿轉動，進而帶動螺套控制轉動機構的運動，以達到夾緊不同內徑繞線電阻的目的，電阻夾持裝置的作用是將不同內徑的繞線電阻固定在機身上。

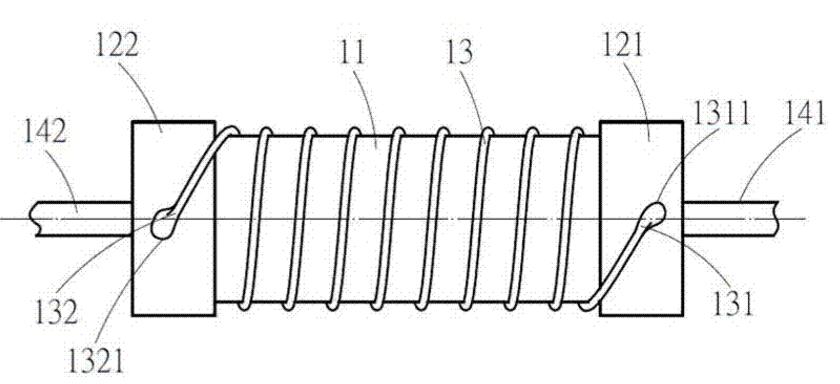

繞線電阻的繞線裝置包括轉軸、繞線圓盤、繞線桿和繞線齒輪，繞線電阻的轉軸中部固定安裝在右支板上，且轉軸與電阻夾持裝置的螺桿同軸心，轉軸左側端面與繞線圓盤的圓心相固連。繞線電阻的繞線桿為長圓柱桿，繞線桿右側與繞線圓盤左側邊緣相固連，繞線桿與螺桿之間的間隔在二十厘米以上，從而能夠滿足多數繞線電阻套在螺桿上時，繞線桿仍與繞線電阻外壁有一定間距，使得繞線桿能進行下一步繞線工作，繞線桿左側距離機身左支板一至兩厘米，工作時，將所需纏繞的電阻線事先繞在繞線桿上，再通過繞線桿環繞繞線電阻周圍做圓周轉動，從而將電阻線纏繞在繞線電阻上。

繞線電阻的電阻夾持裝置沿機身的左支板至少均勻安裝有五個，且電阻夾持裝置與繞線裝置一一對應，各電阻夾持齒輪之間相互嚙合，各繞線齒輪之間相互嚙合。工作時，一個夾持齒輪轉動帶動各夾持齒輪轉動，從而帶動各電阻夾持裝置工作，套在各電阻夾持裝置上的繞線電阻均被夾緊，一個繞線齒輪轉動帶動各繞線齒輪轉動，從而帶動各繞線裝置工作，以對相對應的電阻夾持裝置上的電阻進行繞線工作，設計的目的是使得發明能夠同時對多個電阻進行繞線工作。
