貼片高壓高阻電阻器設計，貼片高壓高阻電阻器應用
來源：萬利隆電子 閱讀量：2000發布時間：2019-06-12
貼片高壓高阻電阻器設計制造要求比較嚴格，在很多領域貼片高壓高阻電阻器的使用非常重要，一般在設計貼片高壓高阻電阻器的時候采用厚膜漿料以達到高阻值要求．同時在設計的時候也需要試驗出合適的燒結曲線以使電阻器的溫度系數達到25ppm／℃和預期的貼片電阻的阻值精度。

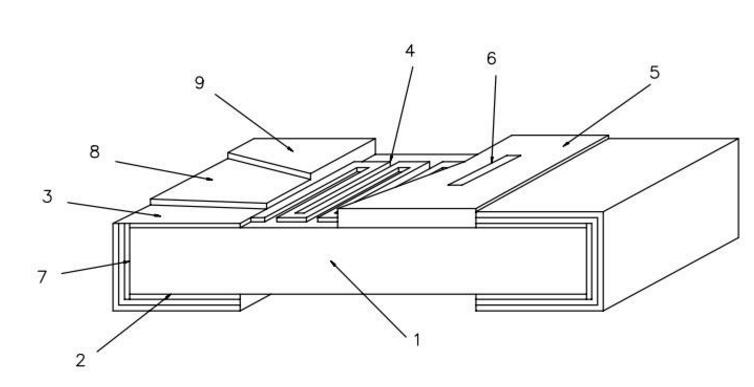

此外貼片高壓高阻電阻需要設計出合適的圖形使其滿足高阻值和高精度的要求。選出合適的基體材料和包封材料使其能滿足高壓高阻電阻器的密封要求和承受高壓的性能．并且貼片高壓高阻電阻需要采用三層端電極技術，確保連接的可焊性和可靠性滿足要求。貼片高壓高阻電阻器的性能測試及標準貼片高壓高阻電阻器進行如下測試：
1、貼片高壓高阻電阻在＋25℃一＋85℃之間測試其阻值溫度系數二因?yàn)檫@個溫區是僅器僅表最常用的溫區，也是電阻器制造廠家最常用的測試溫區。
2、貼片高壓高阻電阻采用高穩定，高精度的專用高阻測試僅睛度可達0.01%)，在25℃士2℃的環魔溫度下進行測試：
3、貼片高壓高阻電阻將按照片式膜固定電阻器的軍用標準測試其可焊性和功率側試標準：負載額定功率，70℃，1000小時后阻值變化能滿足標準的要求。
4、貼片高壓高阻電阻的耐壓測試，達到設計目標和符合一些設計標準認定，列如ISO9001等一系列產品認證．
貼片高壓高阻電阻器的應用領域貼片高壓高阻電阻器其阻值范圍寬，溫度系數小，阻值精度高，將會在微電流測量電路．貼片高壓高阻電阻器在小信號放大中得到廣泛的應用，囚為貼片高壓高阻電阻器可以提高電壓采樣的精度和穩定性。此外貼片高壓高阻電阻器在很多專用設備：煙霧探測器，放射性測量?jī)H，運動探測器，壓電傳感器，圖象增強僅，夜視系統，紅外測量，溫度記錄，電子顯微技術，質普僅，震動測量，以及廢氣分析中都要用到貼片高壓高阻電阻器．此外貼片高壓高阻電阻器在醫療設備如：X光中子及供電設備中此厚膜高壓高阻電阻器也會有其用武之地。
