終端電阻應用通信設備有哪些作用

來源：萬利隆電子閱讀量：2000發布時間：2019-06-13

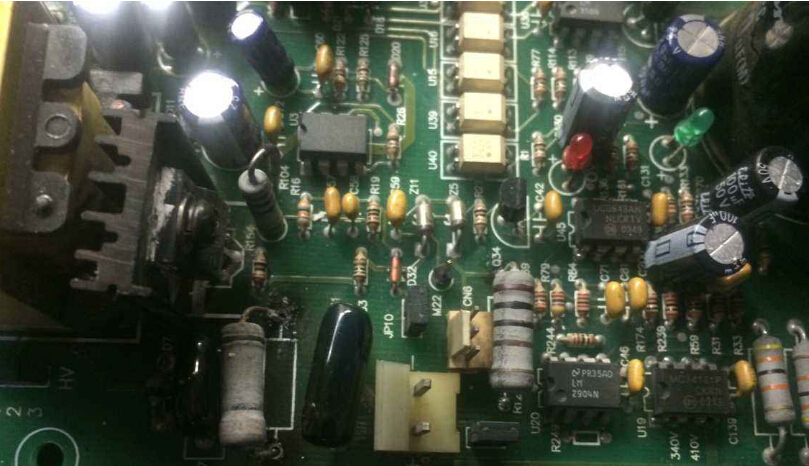

電阻在通信設備上使用數量比較多，在很多通信產品上都可以看到電阻器的身影，對于CAN總線而言，為保證通訊的穩定性，必須增設終端電阻。終端電阻的設置需要根據情況而設置，在設計建議預留終端電阻位置或者使用電子隔離收發器系列產品，能有效解決總線干擾、通信異常等問題。與傳統的設計相比，很多通信設備內置完整的隔離DC-DC電路、信號隔離電路、總線收發電路以及防護電路，具備更高的集成度與可靠性，這些設備適用于需要高穩定性通訊的場合，能夠有效幫助您提升總線通信防護等級。

電阻器應用到通信設備的時候，通常通信速度低或者通信距離近的情況下建議不加終端電阻，通信速度低或者通信距離近的情況下，信號反射對通信信號的影響不大，而且不加終端電阻可以大大降低功耗，并且通過加較大上下拉電阻值即可保證通信設備總線空閑時，具有較高的差分電壓幅值，提高了通信的可靠性。

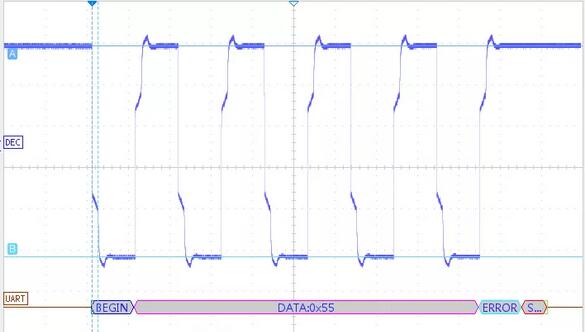

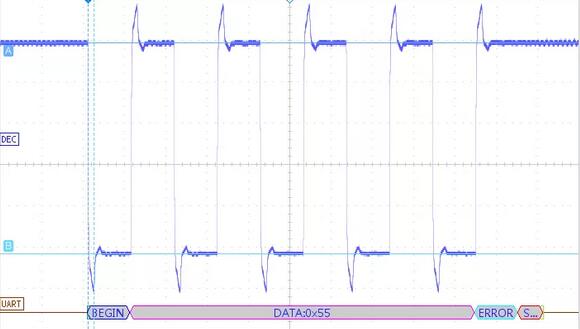

通信距離較長且通信速度較快，對信號質量要求較高的情況此時可以增加終端電阻，防止阻抗突變引起的信號反射問題，提高信號質量，但應確保在總線空閑時總線的差分電壓不處于門限電平范圍內。對功耗有要求且通信距離較長的情況反射信號在總線上來回反彈，反射信號會逐漸消耗掉。

另外值得注意的是增加終端電阻對于接收狀態時的工作電流影響不大，但會大大增加驅動狀態時的工作電流。當通信設備處于接收狀態時工作電流為20mA左右，在驅動狀態不加終端電阻時工作電流為27mA左右，在驅動狀態加終端電阻時工作電流為83mA左右，可以看出終端電阻大大增加了通信設備收發器的功耗，對于有功耗要求的應用場合，應謹慎使用終端電阻。
