變頻器為什么要配制動電阻,快速停車要那種制動電阻

來源：萬利隆電子閱讀量：2000發布時間：2019-07-01

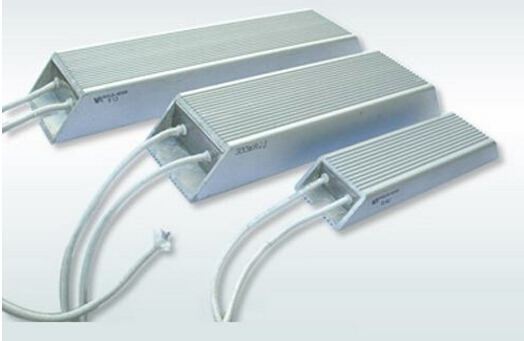

制動電阻是電機產品中非常重要的一種電阻器，通常制動電阻也可以叫做剎車電阻，在很多時候制動電阻的使用跟據不同的情況下使用，每種使用制動電阻的電路都會有所不同。在變頻器中經?？梢钥吹街苿?dòng)電阻的使用，在很多小變頻器，比如3.7KW的，往往都內置了制動單元和制動電阻，這種設計充分考慮母線電容調小的因素，而小功率的電阻和制動單元價格相對便宜。

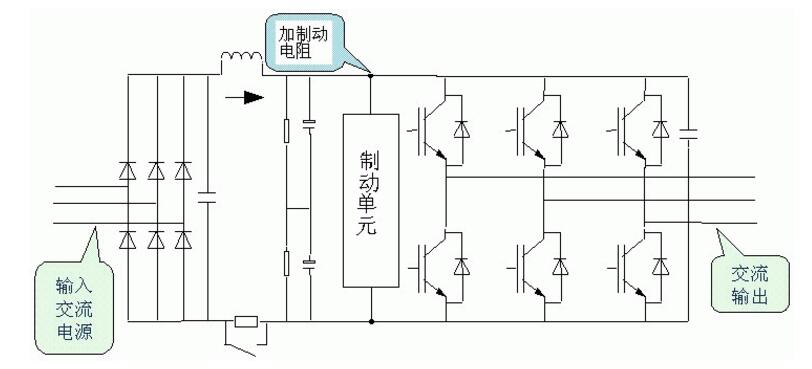

變頻器使用制動電阻

在很多情況下變頻器母線電壓之所以會變高，很多時候是變頻器讓電機工作在電子制動狀態，讓IGBT通過一定的導通順序，利用電機是大電感電流不能突變，瞬間產生高壓來往母線電容充電，這時候讓電機快點降低速度下來。如果這時候沒有制動電阻及時消耗掉母線的能量，母線電壓將會持續變高而威脅變頻器的安全了。如果負載不是很重，也沒有什么快速停車要求，這種場合是不需要使用制動電阻的，即使裝了制動電阻，制動單元的工作閥值電壓沒有被觸發，制動電阻也不會投入工作。

除了大負荷減速場合需要增加制動電阻和制動單元來快速剎車外，實際上如果符合比較重，啟動時間時間要求非?？炷欠N，也需要制動單元和制動電阻來配合啟動的，以往我試過用變頻器帶動一種特殊的沖床，要求把變頻器的加速時間設計成0.1秒，這時候滿負荷啟動，雖然負荷并不是非常重，但是因?yàn)榧铀贂r(shí)間太短了，這時候母線電壓波動非常厲害，也會出現過壓或者過流的情況，后來增加了外置的制動單元和制動電阻，變頻器就能正常工作了。

為什么變頻器要加上制動電阻

如果變頻器母線電容的電壓瞬間被掏空了，而整流器瞬間有大的電流充進來，引起母線電壓突然變高，這樣母線的電壓波動太厲害，瞬間可能會超過了700伏，加上了制動電阻，就可以及時消除這個波動的高壓，讓變頻器工作在正常狀態。另外在矢量控制場合，電機的扭矩和速度方向相反，或者工作在零轉速百分百扭矩輸出的場合，比如吊機掉了重物停在半空中，收放卷場合需要力矩控制，都需要讓電機工作在發電機狀態，源源不斷的電流會反充到母線電容中，通過制動電阻，就可以及時消耗掉這些能量，保持母線電壓平衡穩定了。
