什么是SMD表貼電阻

SMD表貼電阻也就是我們常說的SMD貼片電阻，SMD表示表面安裝器件。SMD貼片電阻是指使用了SMT或表面貼裝技術的電子元件。SMT的開發是為了滿足印刷電路板的生產對使用更小的元件的持續的需求，以達到更快、更高效、更便宜。目前精密電阻類型中，采用SMD的類型非常多，這些精密貼片電阻，在很多重要領域有著非常廣泛的用途。

SMD貼片電阻的優勢

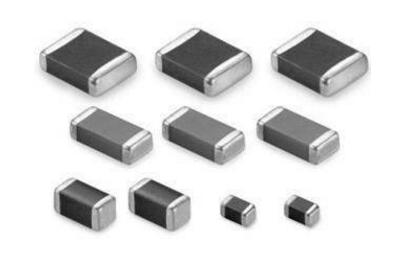

SMD貼片電阻優勢非常明顯，它比傳統的電阻封裝尺寸要小。SMD貼片電阻通常是方形、矩形或橢圓形，高度非常低。SMD的引腳不是穿過PCB的引線，而是焊在電路板表面的焊盤上的小的引線或引腳。這樣就不需要在板上開孔，而且可以更充分地利用板的兩面。所有在很多電路中我們經常可以看到雙面板PCBA，這些電路都采用高精密貼片電阻。

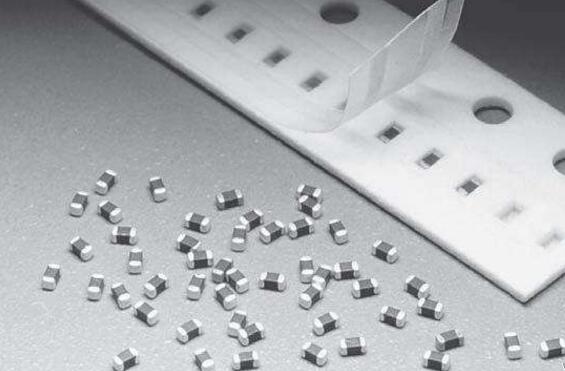

使用SMT制造PCB與使用帶引腳的元器件制造PCB是類似的。先在板上放置銀或金或錫鉛的焊盤，用于連接SMD貼片電阻元器件。錫膏是助焊劑和焊錫的混合物，然后通過類似于打印機的機器將錫膏施加到焊盤上。一旦準備好印刷電路板，SMD貼片電阻就用一種稱為分揀機的機器放在PCB上。這些SMD貼片電阻元器件以長的塑料管、成卷的膠帶或托盤的形式送入機器里面。這些機器每小時可放置數千個元器件，電路板被送進回流焊接爐。在這個焊接爐里，電路板被慢慢加熱到焊料熔化的溫度。冷卻后，需要清潔電路板，以去除助焊劑殘留物和殘留的錫渣。然后就是目檢，已確定是否有零件丟失或錯位，電路板是否清潔。

SMD貼片電阻的封裝

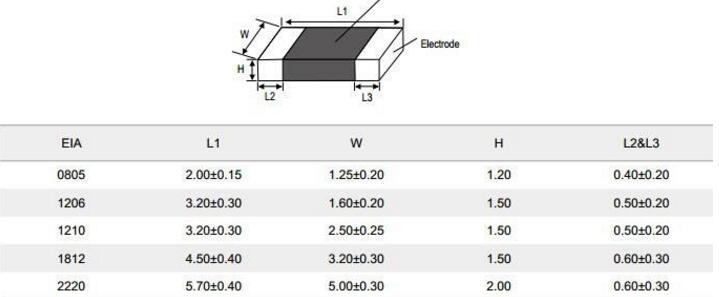

SMD貼片電阻的封裝是指電子元件的尺寸、形狀和/或引線配置。例如，一個集成電路芯片有兩排引線，沿著芯片的兩側向下，稱為雙列直插封裝。在SMD貼片電阻的封裝中，電阻封裝表明了電阻的長度和寬度。SMD封裝的單位可以是英寸，也可以是毫米。因此，核查制造商的封裝文件非常重要。SMD貼片電阻的封裝的尺寸很小，通常沒有空間在其上打印傳統的色環代碼。因此，開發了SMD貼片電阻代碼。最常見的代碼是三位和四位的數字代碼系統以及一個稱為EIA-96系統。

目前SMD貼片電阻的電阻在市場反應巨大，在很多插件電阻和直插電阻常用型號電阻中，都可以看到不同類型的SMD電阻。目前很多插件電阻都有一定的SMD貼片電阻可替換，此外在很多高端精密電阻使用上，如果有選擇使用類型，除了插件精密電阻外基本都是精密貼片電阻，可以說SMD貼片電阻是目前電阻發展重要方向。
