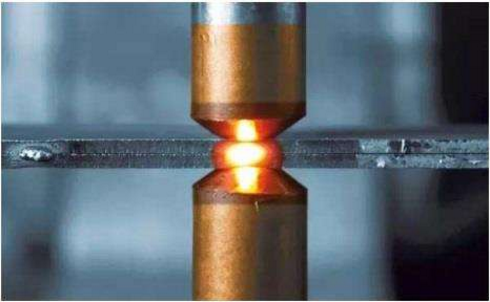

電阻點焊質量在線監測方法

來源：萬利隆電子閱讀量：2000發布時間：2019-08-22

電阻點焊質量在線監測方法是目前最好的檢測方法之一，解決了現有點焊質量監測技術存在的問題，建立電阻點焊實際生產過程中多個工藝參數及其衍生的反映點焊熱過程變化的動態電阻信息與點焊質量的關系。在數據采集之前，需要用戶根據實際焊接工藝規范輸入點焊焊接參數，通過設置閾值的方法，避免雜波信號對檢出焊接信號的影響；檢測出焊接信號后，依據每段脈沖間隔時間判斷是否為多段電流脈沖焊；根據公式：

電阻點焊質量在線監測方法，其特征在于提取建立系統所需數據。動態電阻數據經過最小二乘法非線性曲線，這樣得到點焊過程中動態電阻曲線，內置多種數學擬合模型，根據連續函數求導找出穩定點；或者通過遞推點求均值方式平滑處理得到點焊過程中動態電阻曲線，離散點相鄰兩點斜率趨勢尋找穩定點；

計算整體動態電阻曲線的穩定點個數，以及穩定點處的時間坐標參數、電阻值；繪制動態電阻曲線于橫軸為時間t，縱軸為電阻值R的網格坐標系中，橫坐標以焊接信號開始點為零點，每份為一個周波，設為20ms，進行等距劃分為h等分，每等分按照阻值大小記錄出每等份的阻值區間，每等分穩定點數，縱坐標則進行虛線劃分，以便于用戶觀察動態電阻曲線；

建立監測模型需要對動態電阻曲線進行特征提取，以數據采集頻率5kHz為例，若全部將焊接有效點用作特征維數進行聚類分析，必然造成維數災難，所以必須對數據進行處理；將動態電阻曲線繪于網格坐標系內，即為特征提取做準備，以電阻最大值，最小值，穩定點數，穩定點處時間坐標與阻值，每等分電阻均值為特征量。
