什么是功率電阻器？功率電阻器與繞線電阻有什么關系

來源：萬利隆電子閱讀量：2000發布時間：2019-08-23

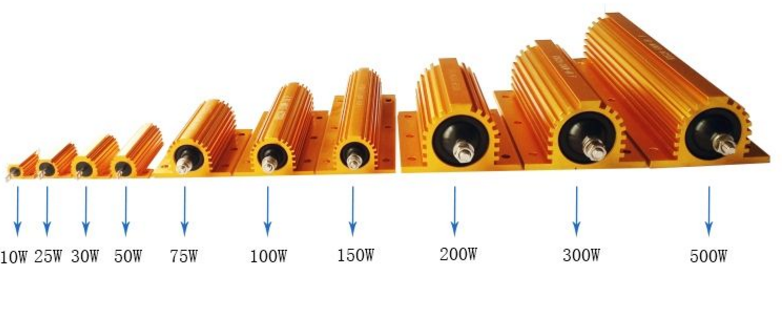

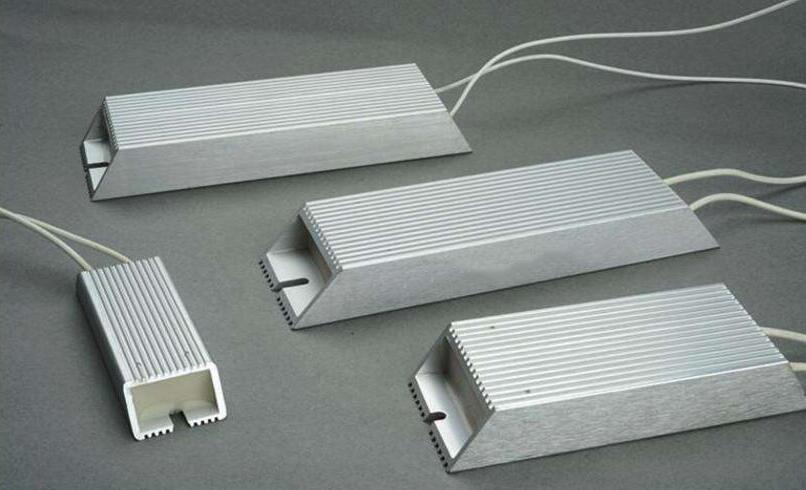

功率電阻器是一種設計和制造并用于在緊湊的物理封裝中消耗大量功率的電阻器。功率電阻器設計用于承受和耗散大量的功率，功率電阻器的額定功率至少為5瓦。功率電阻器是由具有高導熱性的材料制成的，可以有效地冷卻。功率電阻器通常被設計成與散熱片相結合，從而能夠耗散大量的能量。有些甚至可能需要在最大負荷下強制空氣或液體冷卻。有些是繞線式的，有些是由電網制成的，以便于冷卻，但對所有功率電阻器來說，最常見的是它們的結構可以在盡可能小的尺寸的同時耗散最大的功率。

功率電阻器一般應用于負載組，此外功率電阻器也用于耗散使用電動機，如機車或有軌電車的車輛在發動機制動過程中產生的功率。目前我們常見的功率電阻有許多種類型，我們最常用的就是繞線電阻器，許多功率電阻采用繞線電阻進行生產，而且一些大功率繞線電阻生產的數量最多，此外功率電阻器類型和構造方面都與繞線電阻器有密切關系。

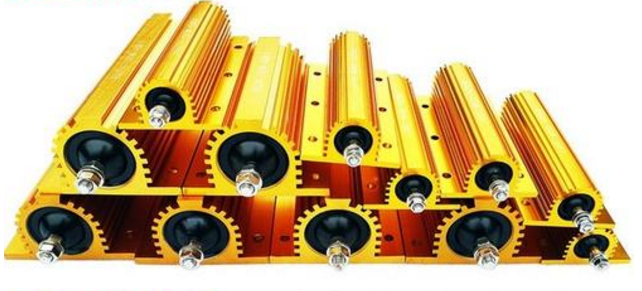

功率線繞電阻器是將金屬線繞在一個固體形狀上制成的，通常由陶瓷、玻璃纖維或塑料制成。功率線繞電阻金屬蓋連接到繞組的端部，金屬導線連接到端部。最終產品通常涂上一層不導電的油漆或瓷釉，以提供對環境的保護。功率線繞電阻可承受高溫，有時可達450°C。由于所用材料為鎳鉻合金，這些電阻器的制造通常具有嚴格的公差。然后在裝置的主體上涂上一層不導電的油漆、瓷漆或塑料。

另外功率線繞電阻的類型，一般有幾種纏繞方法。其中包括：螺旋纏繞、邊緣纏繞和雙線纏繞等功率線繞電阻。螺旋型線繞電阻是一種普通的繞線方式，在這種繞線方式中，金屬絲繞在圓柱芯的螺旋線上。由于導線是線圈形的，這種電阻也有一定的電感。為了避免對其他設備的潛在干擾和產生不需要的磁場，可以使用雙向纏繞的雙線繞組來制作繞線電阻，從而減少電阻產生的電磁場。邊緣繞制電阻是由金屬條的較寬邊緣繞制而成。這些通常是無芯的，空氣冷卻的，可以比螺旋型消耗更多的功率。
