使用分立ADC的應用，包括電能計量，掌上型醫療設備，工業控制系統，電源管理系統，游戲機和儀器儀表等，低成本微控制器為其提供高性能模擬功能逐漸成為可能。不過，在如此因?yàn)樵跐M足頻率和延遲需求的同時還要實現低成本和低功耗目標太難。

對于之前使用分立ADC的應用，包括電能計量，掌上型醫療設備，工業控制系統，電源管理系統，游戲機和儀器儀表等，低成本微控制器（MCU）為其提供高性能模擬功能逐漸成為可能。在通用控制系統應用中，往往需要奈奎斯特（奈奎斯特）ADC兼具低延遲，高頻寬和低功耗特性，與此同時，其精準度達到約14位元有效位數（14位元ENOB ），價格也為大眾所接受。在如此繁多的需求之下，目前的大多數SAR和Σ-Δ（DS）ADC都將慘遭淘汰，因?yàn)樵跐M足頻率和延遲需求的同時還要實現低成本和低功耗目標太難。

CDAC單元的元件數量會呈線性增加，但這些元件的匹配要求會導致平方律區域增大。為了限制元件總數，通常使用橋接或縮放元件來將DAC拆分成更小的子DAC。這些縮放元件并非單位規格，其寄生效應可能會導致進一步的不匹配和錯誤。通常由于區域限制，匹配超過10?11位元對于微控制器整合是不可行的。因此，必須對ADC DAC元件執行某種形式的校準才能滿足更高的解析度和精準度要求。

ADC架構

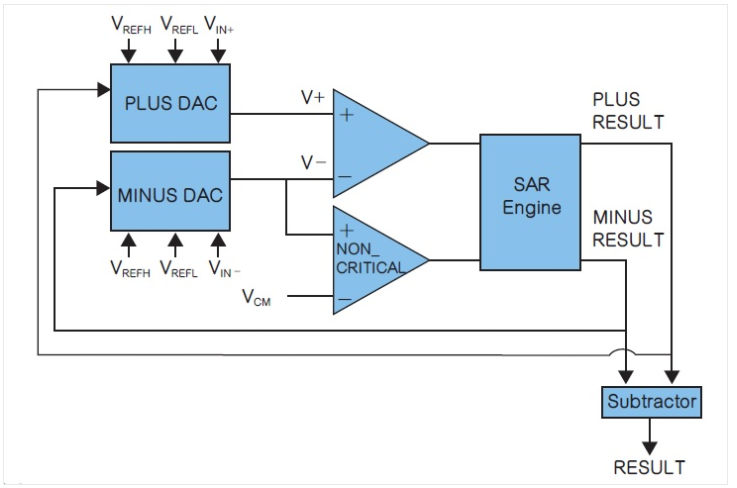

ADC架構，不包括通道多工器.SAR ADC通常由DAC和比較器構成反饋回路，并配有包括逐次逼近寄存器的邏輯.DAC通常由一組二進位加權元件組成，在本例中使用的是電容，一些應用中通常需要能夠?qū)O性未知的差分輸入訊號進行轉換，轉換差分訊號也有助于透過共模雜訊抑制來提高結果的精準度。

實現差分ADC常面臨諸多限制因素，其中一個是需要在逐次逼近期間將比較器的輸入保持在其共模范圍內。當比較器在共模電壓下自動調零后，如果輸入偏離該共模電壓，將導致轉換結果出現錯誤，進而增加非線性度。為了防止這一問題，我們添加了一個尺寸更小，功耗更低的「非關鍵」比較器。該比較器搭配負端DAC（負責采樣VIN-）實現部分逐次逼近。這樣可使比較器負輸入V-足夠接近VCM，從而確保比較器的精準度在1LSB以內。負端所需的逼近次數由比較器的共模抑制比（CMRR）和ADC的解析度決定.CMRR越高，所需的逼近次數越少。例如，如果12位元ADC中比較器的共模抑制比為66分貝，則只需在負端進行2次逼近（12位元LSB的二分之一=78分貝，因此負端逼近需將| VCMV- |電壓減到12分貝）。

華助會陣列

CDAC是SAR中最重要的組成部分.SAR ADC的線性度取決于電容陣列中的電容匹配，分離電容結構是限制晶片面積的常用方法。圖2所示的CDAC拓?fù)浣Y(jié)構結合校準提供了一種可在電容陣列大?。?6個電容），速度，雜訊和線性度之間取得最佳權衡的設計。每個電容代表一組單位電容，透過對最高有效位元電容進行校準，可以縮小單位電容的尺寸。

ADC校準

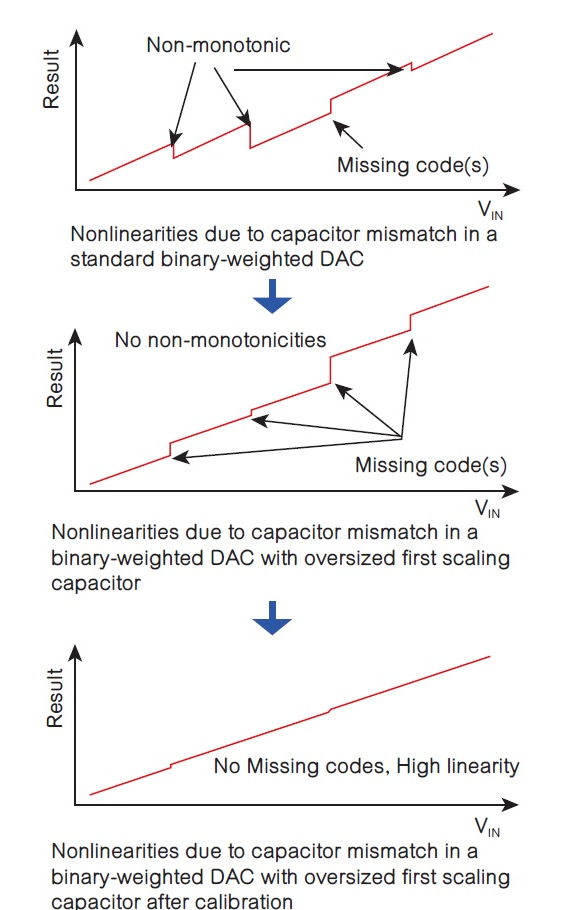

SAR ADC有許多種校準方法，一些方法使用基于數位關聯的校準，另一些方法使DAC相關技術測量DAC中的電容比例差，然后透過類比調整方式來修改DAC元件或者通過數位調整方式來調整結果。中ADC使用的測量方法，是透過測量電容比例差來確定電容誤差值，然后透過數位調整方式來修改結果。正端和負端華助會的MSB電容均被校準。為了在調整SAR結果后不產生較大的非線性度，校準前的CDAC必須是單調的，將縮放電容CSC1（圖3）的尺寸調整為略大于理想值可以保證單調性。

為了確定校準誤差值，每個MSB電容（由位元15:11控制）都將與所有最低有效位元電容的組合進行比較。例如，校準的某一步是將位元11電容（1C）與位元10：0電容和末位元電容（由于CSC1過大而略大于1C）進行比較下一步是將位元12電容（2C）與位元11：0電容和端接電容（略大于2C）進行比較。依此類推，每個MSB電容都會執行這一過程，校準系數會進行累加并儲存在記憶體中，每個ADC需要的儲存空間不到128位元。完成正常ADC轉換之后，從未經校準的結果中減去對應于MSB結果的校準值可獲得校準結果。

實驗結果

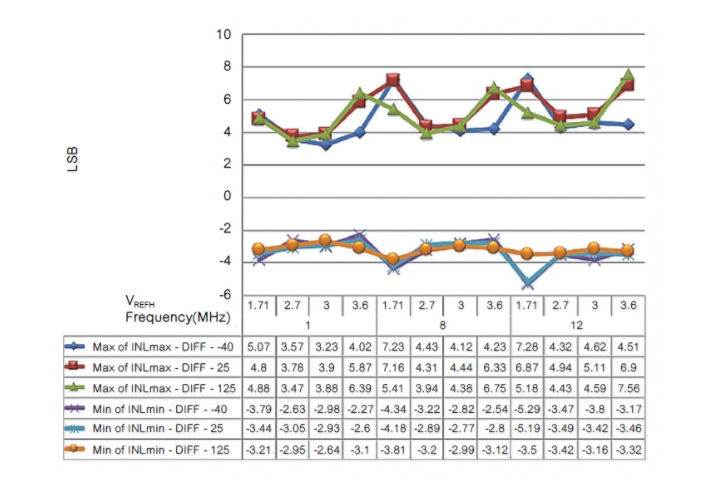

ADC采用90nm CMOS制程制造，ADC電路已整合到90nm微控制器中，目前處于生產階段。在某晶圓生產批次中隨機選取了4個元件，測得的ADC積分非線性（INL）誤差如圖5所示圖中所示的最小和最大INL的測試條件為：最大轉換速率，時脈頻率從1MHz的12MHz的?（最大時脈頻率），電壓從1.71V?3.6V，溫度從-40 ℃?125℃。

結論

借助90nm CMOS技術，現已成功使用金屬邊緣電容實現了一個低功耗差分自校準460kS / s16位元軌到軌輸入SARA / D轉換器。這款A(yù)DC在全速下測得的電流消耗為800mA，適于多種應用。矽測量顯示其總體性能達13.5?14.5ENOB，該電路現已整合到90納米微控制器中，目前處于生產階段。
