分流電阻器用于測量交流電或直流電,分流器重要參數有些？

來源：萬利隆電子閱讀量：2000發布時間：2019-08-26

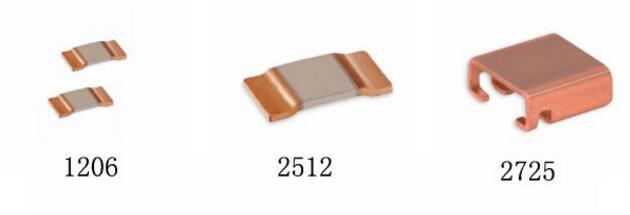

我們生活中分流電阻器用于電流測量，測量電流的裝置稱為電流表。分流電阻用于測量交流電或直流電的電路中，主要是通過測量電阻上的電壓降來實現的。大多數現代安培計都是用已知電阻測量精密分流電阻上的電壓降，而且我們可以電流通過歐姆定律計算。大多數安培計都有一個內置電阻來測量電流。但是，當電流對安培計來說太高時，需要另一種設置。解決方法是將安培計與精確的分流電阻并聯。另一個有時用于這種電阻的術語是安培計分流器。

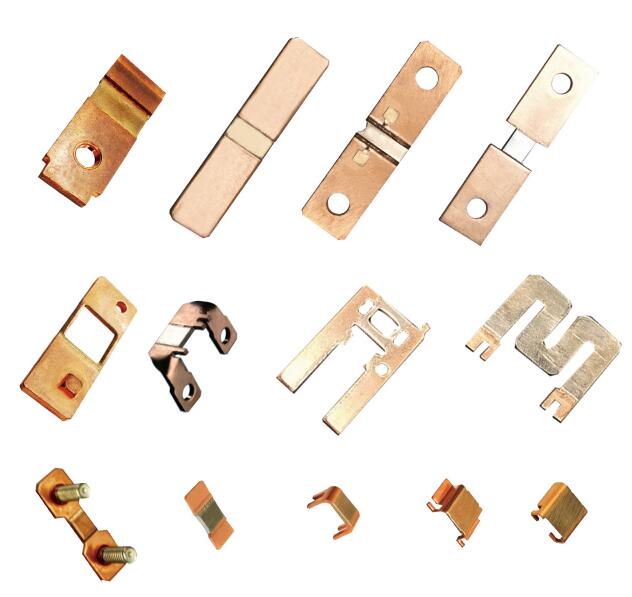

通常這是一個高精度的錳銅電阻，電阻值很低。電流在分流器和安培計上分開，這樣只有一小部分（已知的）電流流過安培計。這樣，仍然可以測量大電流。通過正確標定電流表，可以直接測量實際的電流。使用這種配置，理論上可以測量的最大電流是無限的。但是，不得超過測量裝置的額定電壓。這意味著最大電流乘以電阻值，不能高于額定電壓。此外，電阻值應盡可能低，以限制對電路的干擾。相反，分辨率越小，電阻越小，電壓降越小。例如，分流電阻與1兆歐的電阻并聯。此電阻被放置在一個電路中，在電阻上測量有30毫伏的電壓降。這意味著電流等于電壓除以電阻的值，或：I=V/R=0.030/0.001=30A。

分流電阻器也可用在電流測量電路里分流電阻的位置，仔細選擇分流器在電路中的位置是很重要的。當電路與測量裝置共用一個公共接地時，通常選擇將分流器盡可能靠近接地。其原因是為了保護安培計不受共模電壓過高的影響，損壞器件或產生錯誤的結果。這種設置的一個缺點是，可能無法檢測到繞過分流器的泄漏。如果分流器放置在不接地的支路中，它必須與地面隔離，或者包括一個分壓器或隔離放大器，以保護儀器。其他方法也可以不直接將測量儀器與高壓電路連接，例如使用霍爾效應。然而，目前的分流器通常更實惠和更便宜。

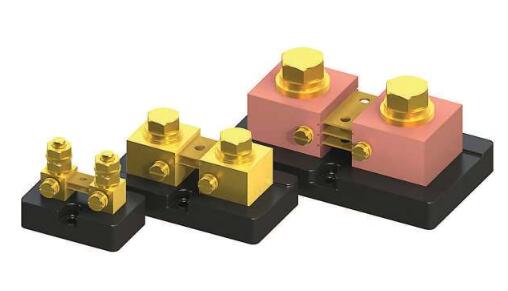

在一些特殊產品中需要指定分流電阻，這幾個參數對于指定分流電阻很重要。分流電阻應具有最大額定電流。電阻值由最大額定電流下的電壓降給出。例如，額定值為100A和50mV的分流電阻器的電阻為50/100=0.5 mohm。最大電流下的電壓降通常為50、75或100 mV。

此外，其他重要參數包括電阻容限、電阻溫度系數和額定功率。額定功率表示電阻器在給定環境溫度下，在不損壞或改變電阻器參數的情況下可以耗散的電力量。產生的功率可用焦耳定律計算。對于連續運行，分流電阻的降額系數通常為66%。這是為超過兩分鐘的運行時間定義的。高溫會對分流器的精度產生負面影響。從80攝氏度開始熱漂移。隨著溫度的升高，情況變得更糟，從140度開始，電阻會損壞，電阻值會永久改變。
