碳膜電阻器逐漸被金屬氧化物膜電阻器取代

來源：萬利隆電子人氣：發布時間：2020-06-08

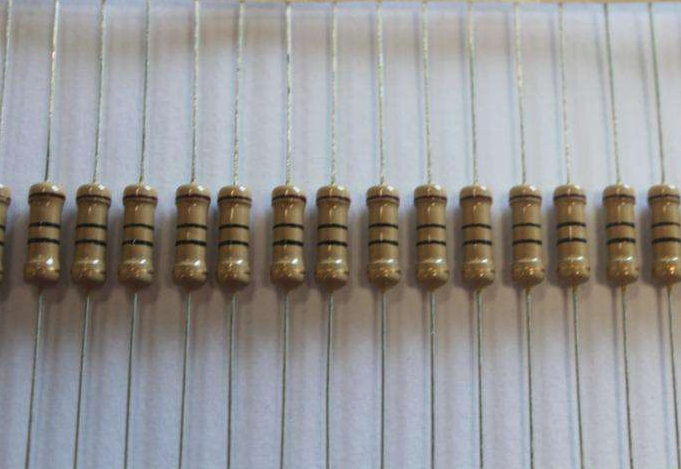

碳膜電阻器采用沉積工藝制造。陶瓷棒或載體放置在溫度和壓力高的環境中。碳氫氣體，通常是甲烷或苯，在大約1000℃的溫度下穿過桿子。在這個溫度下，碳氫化合物氣體分解，一層碳薄膜沉積在燃料棒上。一旦棒已獲得，端蓋被放置到棒連接到碳膜，和阻值可以修剪通過在碳螺旋削減。一旦完成，電阻被涂上樹脂，以保護電阻元件不受處理，也不受增加的水分和其他污染物的影響。

為了使碳膜電阻器具有正確的電阻，通常在碳膜上做一個螺旋切口。這樣就增加了路徑的長度，也減小了電阻元件的寬度。電阻明顯受路徑的長度、電阻元件的寬度和所沉積的碳膜的厚度所控制。由于電阻元件是一個線圈，這些電阻有一個電感，這可能會影響它們在射頻電路中的工作。這個值可以達到幾個千伏特，盡管有未切割的電阻，這些元件的自感水平可以達到0.01千伏特。

碳膜電阻器使用在其上沉積一薄層純碳薄膜的陶瓷載體棒形成。它是作為電阻元件的薄碳薄膜，電容在0.5pF左右。純碳的使用意味著碳膜電阻的溫度系數為負，高于碳組成電阻的溫度系數。典型值之間可能1 x10-4Ω/°C和8 x10-4Ω/°C。碳膜電阻器的另一個特性是，使用純碳，該電阻器產生的噪聲明顯小于由碳組成的電阻器產生的噪聲。

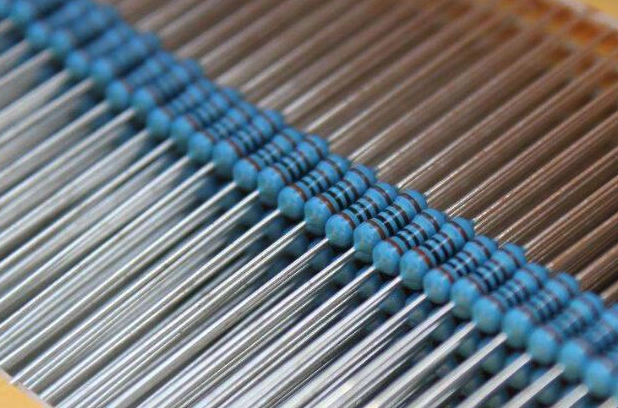

碳膜電阻器在許多方面比碳復合電阻器性能更好，但這種類型的電阻器被金屬氧化物膜電阻器和金屬膜電阻器所超越，因為金屬氧化物膜電阻器和金屬膜電阻器提供了更好的性能水平。隨著市場的變化目前碳膜電阻器雖然還有很多市場應用空間，但是在很多方面碳膜電阻器已經被其他電阻器取代，因為這些電阻器使用可以讓這些設備產品更加有保障。
